ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူအနေဖြင့် ကျွန်ုပ်တို့သည် သင့်အား အရည်အသွေးမြင့် E4982A LCR မီတာများကို ပေးဆောင်လိုပါသည်။ ကြိမ်နှုန်းရွေးချယ်စရာ လေးခု- 1 MHz မှ 300 MHz / 500 MHz / 1 GHz / 3 GHz၊ အဆင့်မြှင့်နိုင်သည်။
မြန်နှုန်းမြင့် အစိတ်အပိုင်းစမ်းသပ်မှုများအတွက် စံအသစ်

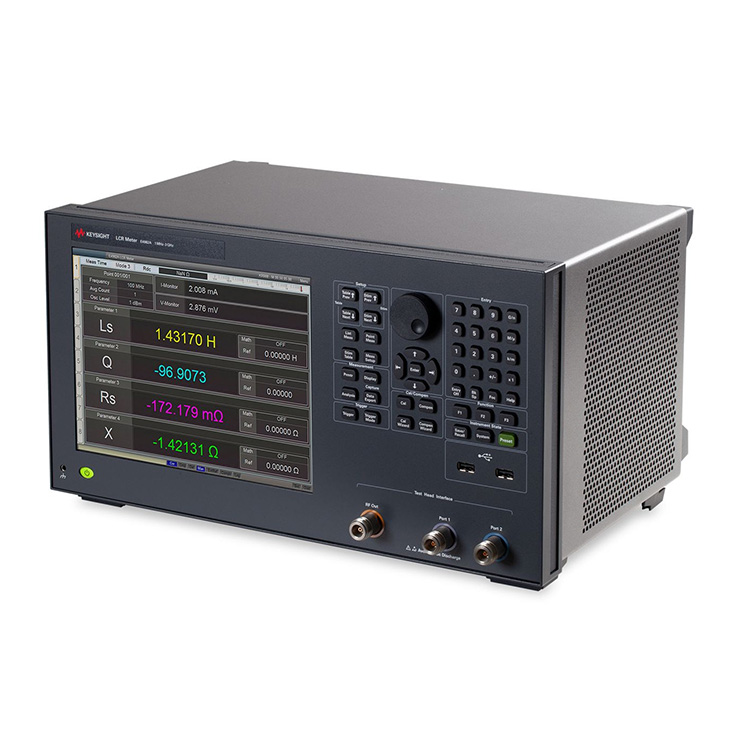

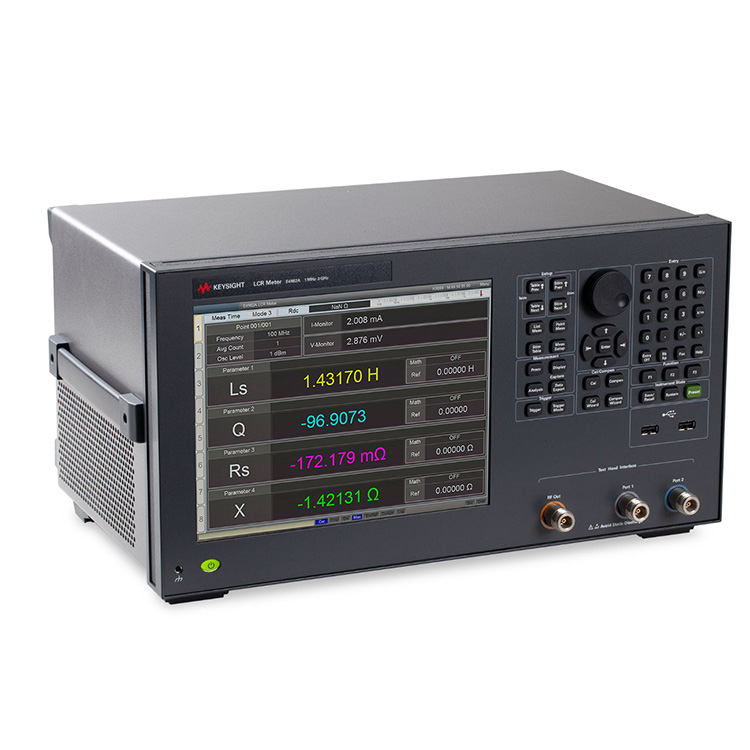

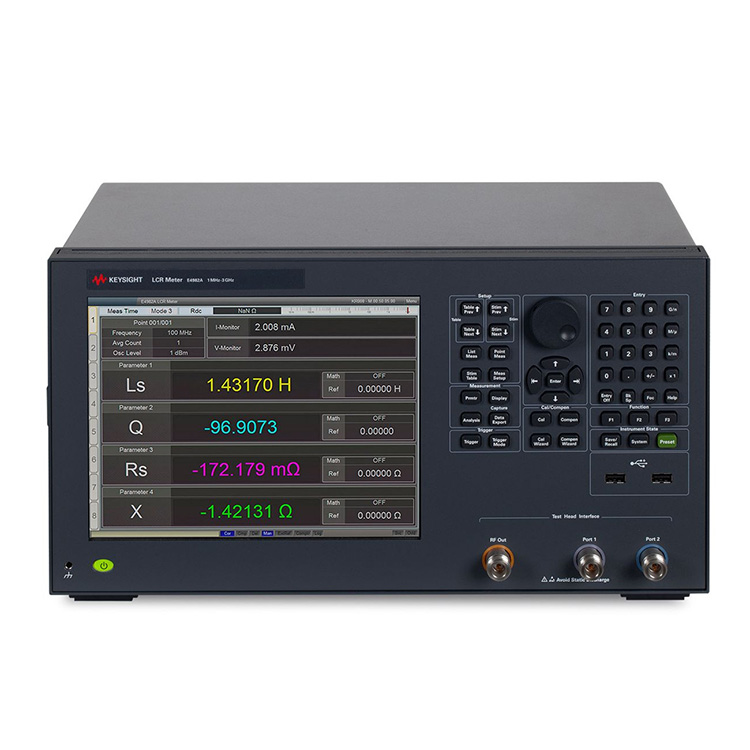

ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူအနေဖြင့် ကျွန်ုပ်တို့သည် သင့်အား အရည်အသွေးမြင့် E4982A LCR မီတာများကို ပေးဆောင်လိုပါသည်။ Keysight E4982A LCR မီတာသည် SMD inductors နှင့် EMI filter များကဲ့သို့သော passive အစိတ်အပိုင်းများထုတ်လုပ်ခြင်းအတွက် အကောင်းဆုံးစွမ်းဆောင်ရည်ကိုပေးစွမ်းပြီး ကြိမ်နှုန်းမြင့်မားသော impedance စမ်းသပ်မှုလိုအပ်ပါသည်။ ထုတ်လုပ်မှုအတွက်သာမက E4982A ကို R&D အတွက်၊ စာရင်းတိုင်းတာခြင်းကဲ့သို့သော အစွမ်းထက်သည့်လုပ်ဆောင်ချက်များဖြင့် အရည်အသွေးအာမခံချက်ကိုလည်း အသုံးပြုနိုင်မည်ဖြစ်သည်။ အထူးကောင်းမွန်သောတိကျမှုနှင့် impedance အကွာအဝေးဖြင့် နှိုင်းယှဉ်မထားသော တိုင်းတာမှုအမြန်နှုန်းနှင့် ထပ်တလဲလဲနိုင်မှုကို ပေးဆောင်ခြင်းဖြင့် E4982A သည် မြန်နှုန်းမြင့်အစိတ်အပိုင်းစမ်းသပ်မှုများအတွက် စံအသစ်ဖြစ်သည်။
အကြိမ်ရေ
ကြိမ်နှုန်းရွေးချယ်စရာ လေးခု- 1 MHz မှ 300 MHz / 500 MHz / 1 GHz / 3 GHz၊ အဆင့်မြှင့်နိုင်သော
တိုင်းတာချိန်
မြန်နှုန်းမြင့်တိုင်းတာခြင်း- 0.9 ms (မုဒ် 1), 2.1 ms (မုဒ် 2), 3.7 ms (မုဒ် 3)
အခြေခံ တိကျမှုနှင့် Impedance Range
နှိုင်းယှဉ်မရနိုင်သော တိုင်းတာမှုပြန်လုပ်နိုင်စွမ်းနှင့်အတူ အခြေခံတိကျမှု 0.8%
ကျယ်ပြန့်သော impedance တိုင်းတာမှုများသည် 140 mΩ မှ 4.8 kΩ ရှိသည်။
နောက်ထပ်အင်္ဂါရပ်များ
4287A LCR မီတာဖြင့် တွဲဖက်အသုံးပြုနိုင်သော SCPI ညွှန်ကြားချက်များနှင့် Handler မျက်နှာပြင်
သေးငယ်သောစမ်းသပ်ခေါင်း (4287A နှင့်တူညီသောအရွယ်အစား)
စာရင်းတိုင်းတာခြင်း။

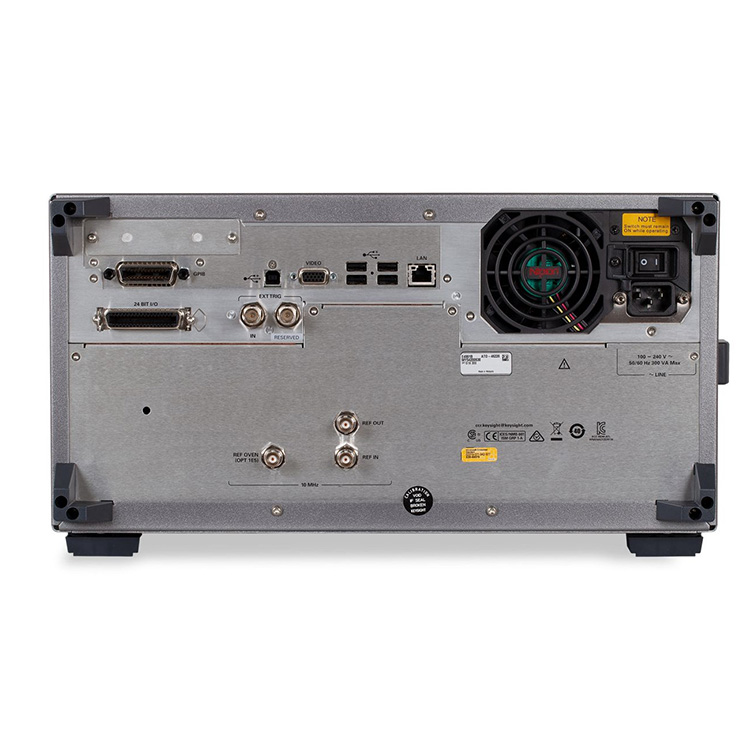

စွယ်စုံသုံး PC ချိတ်ဆက်မှု (GPIB၊ LAN နှင့် USB)
| အခြေခံတိကျမှု- | 0.8% |
| DC ဘက်လိုက်မှု- | မရှိ |
| အကြိမ်ရေ- | 1 MHz မှ 300 MHz/500 MHz/1 GHz/3 GHz |
| အများဆုံး အကြိမ်ရေ- | 3 GHz |
| အတိုင်းအတာ- | RF-IV နည်းလမ်း |
| မူလအပလီကေးရှင်းများ- | EMI စစ်ထုတ်မှုများ Inductors များ LCR အစိတ်အပိုင်းများ |
| မြန်နှုန်း- | 0.9 ms (မုဒ် 1), 2.1 ms (မုဒ် 2), 3.7 ms (မုဒ် 3) |
| ပစ်မှတ် DUT- | အထွေထွေရည်ရွယ်ချက် ကိရိယာ |
| အမျိုးအစား- | ခုံတန်းလျား |
