ကျွန်ုပ်တို့၏စက်ရုံမှ E4991B Impedance Analyzer ကို ဝယ်ယူရန် စိတ်ချယုံကြည်နိုင်ပါသည်။ အဆိုပါ E4991B Impedance Analyzer သည် ကြိမ်နှုန်းအကွာအဝေး 1 MHz မှ 3 GHz ရှိသော E4991B Impedance Analyzer၊ ကျယ်ပြန့်သော impedance အကွာအဝေးထက် အခြေခံတိကျမှု 0.65%၊ အပူချိန်ဝိသေသလက္ခဏာများခွဲခြမ်းစိတ်ဖြာမှုအတွက် ပစ္စည်းတိုင်းတာမှုရွေးချယ်စရာများနှင့် permittivity နှင့် permeability ၏ တိုက်ရိုက်ဖတ်နိုင်သောလုပ်ဆောင်ချက်။
ကျွန်ုပ်တို့၏စက်ရုံမှ E4991B Impedance Analyzers ကို သင် စိတ်ချယုံကြည်စွာ ဝယ်ယူနိုင်ပါသည်။ E4991B Impedance Analyzer 1 MHz - 3 GHz

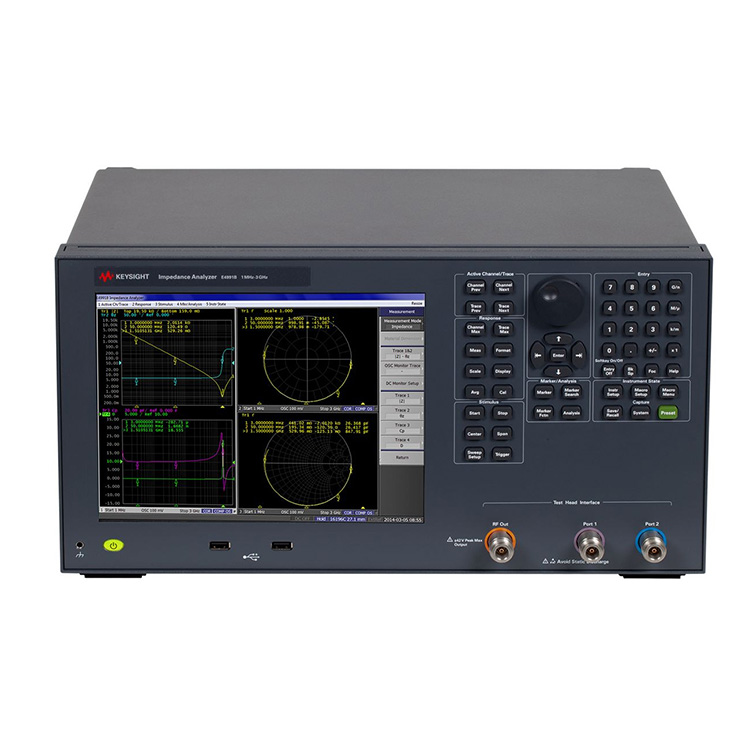

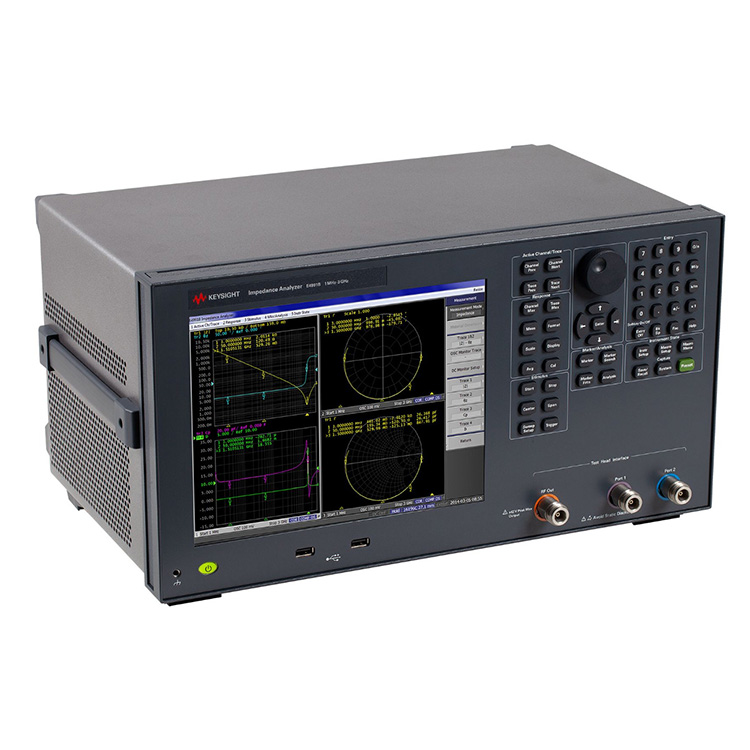

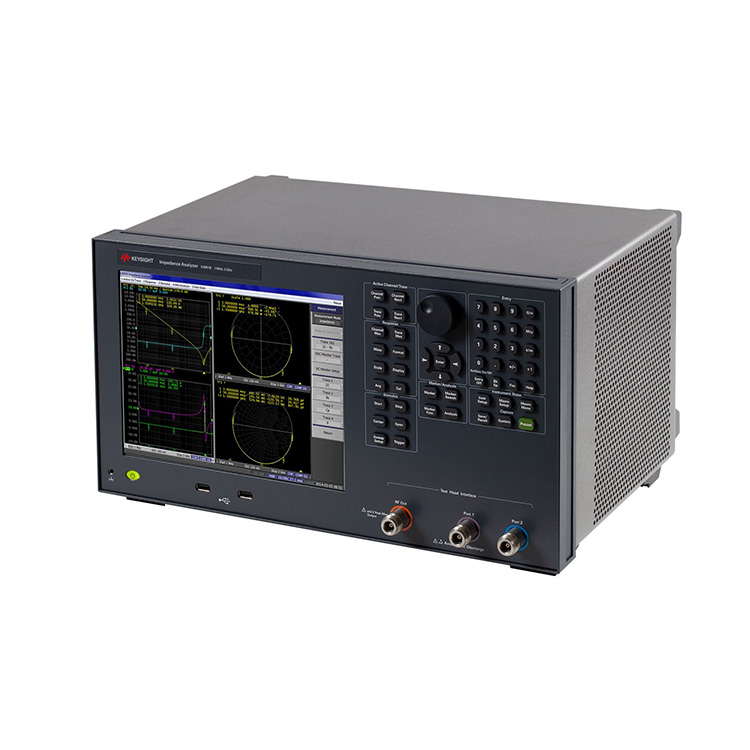

Keysight E4991B Impedance Analyzer သည် အီလက်ထရွန်းနစ် အစိတ်အပိုင်းများ၊ တစ်ပိုင်းလျှပ်ကူးပစ္စည်း ကိရိယာများနှင့် ပစ္စည်းများ အသွင်အပြင်နှင့် အကဲဖြတ်ရန်အတွက် ပြီးပြည့်စုံသော ဖြေရှင်းချက်ဖြစ်သည်။
အဆင့်မြှင့်တင်နိုင်သော ကြိမ်နှုန်းရွေးချယ်စရာသုံးခု- 1 MHz မှ 500 MHz/ 1 GHz/ 3 GHz
အခြေခံတိကျမှု ±0.65% နှင့် 120 mΩ မှ 52 kΩ impedance range (တိုင်းတာခြင်း 10% တိကျမှုအတိုင်းအတာ)
တိုင်းတာမှုဘောင်များ- |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (1. ရွေးချယ်ခွင့် 001 လိုအပ်သည်)
Built-in DC bias (Option 001): 0 V မှ ±40 V, 0 A မှ ±100 mA
ထိတွေ့မျက်နှာပြင်ပါရှိသော 10.4 လက်မအရောင် LCD တွင် 4-channel နှင့် 4-trace
ဒေတာခွဲခြမ်းစိတ်ဖြာခြင်းလုပ်ဆောင်ချက်- ညီမျှသော ဆားကစ်ခွဲခြမ်းစိတ်ဖြာမှု၊ ကန့်သတ်လိုင်းစမ်းသပ်မှု
Dielectric/magnetic material တိုင်းတာခြင်း (ရွေးချယ်စရာ 002): |εr|, εr', εr'', tanδ(ε), |μr|, μr', μr'', tanδ(μ)
အပူချိန် လက္ခဏာများ တိုင်းတာခြင်း (Option 007) နှင့် ယုံကြည်စိတ်ချရသော on-wafer တိုင်းတာခြင်း (Option 010) စွမ်းရည်များ
ပစ္စည်းတိုင်းတာခြင်းရွေးချယ်မှုများသည် အပူချိန်ဝိသေသလက္ခဏာများ ခွဲခြမ်းစိတ်ဖြာနိုင်စွမ်း (Option 007) နှင့် ခွင့်ပြုချက်နှင့် စိမ့်ဝင်နိုင်မှုဆိုင်ရာ တိုက်ရိုက်ဖတ်ခြင်းလုပ်ဆောင်ချက် (Option 002) ကို ပေးဆောင်သည်။
Probe station ချိတ်ဆက်မှုကိရိယာ (Option 010) သည် 3 GHz အထိ တိကျသော on-wafer သို့မဟုတ် micro-component impedance တိုင်းတာခြင်းဖြေရှင်းချက်ကို ပေးဆောင်သည်။
E4991B သည် တိုင်းတာမှုများကို ရိုးရှင်းပြီး ယုံကြည်စိတ်ချရစေရန် ဒီဇိုင်းထုတ်ထားသည့် စမ်းသပ်ဆက်စပ်ပစ္စည်းများ အများအပြားကို ပံ့ပိုးပေးပါသည်။
သင်သည် R&D၊ QA သို့မဟုတ် စစ်ဆေးခြင်းတွင်ဖြစ်စေ E4991B သည် အီလက်ထရွန်နစ်အစိတ်အပိုင်းများ၊ တစ်ပိုင်းလျှပ်ကူးပစ္စည်းကိရိယာများနှင့် ပစ္စည်းများကို ပုံသဏ္ဍာန်ဖော်ပြခြင်းနှင့် အကဲဖြတ်ခြင်းအတွက် အကောင်းဆုံးဖြေရှင်းချက်တစ်ခုဖြစ်သည်။
ပစ္စည်းများ တိုင်းတာခြင်းအတွက်၊ E4991B သည် N1500A-005 ပစ္စည်းများ တိုင်းတာခြင်း suite နှင့် အလုပ်လုပ်ပြီး ကိရိယာများ တပ်ဆင်ခြင်းမှ အစီရင်ခံစာ မျိုးဆက်အထိ လွယ်ကူသော တိုင်းတာမှုများ (1 GHz အထိ) ပေးဆောင်သည်။
| နောက်ထပ်အချက်အလက်များ: | RF IV၊ တိကျသော impedance အကဲဖြတ်မှုအတွက် သင့်လျော်သော Equivalent circuit analysis (7 model) Material meas။ (opt. 002) Temperature characteristic test (opt. 007) On-wafer impedance meas. probe station (opt. 010) လိုင်း 4 ခု၊ ခြေရာ 4 ခု |
| အခြေခံတိကျမှု- | 0.65% |
| DC ဘက်လိုက်မှု- | 0 V မှ ±40 V၊ 0 A မှ ±100 mA (ရွေးချယ်မှု 001) |
| အကြိမ်ရေ- | 1 MHz မှ 500 MHz/1 GHz/3 GHz |
| အများဆုံး အကြိမ်ရေ- | 3 GHz |
| အတိုင်းအတာ- | RF-IV နည်းလမ်း |
| အတိုင်းအတာ (တိကျမှု < 10%)- | 120 mΩ မှ 52 kΩ |
| အခြားအင်္ဂါရပ်များ- | ညီမျှသောပတ်လမ်းခွဲခြမ်းစိတ်ဖြာခြင်း၊ ကန့်သတ်လိုင်းစမ်းသပ်ခြင်း စသည်တို့။ Dielectric/magnetic material တိုင်းတာခြင်း (ရွေးချယ်ခွင့် 002)၊ အပူချိန်လက္ခဏာများတိုင်းတာခြင်း (ရွေးချယ်မှု 007)၊ |
| အထူးအင်္ဂါရပ်များ- | n/a |
| ပစ်မှတ် DUT- | အထွေထွေရည်ရွယ်ချက် ကိရိယာ ပစ္စည်း |
| အမျိုးအစား- | Impedance Analyzer |
