ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူအနေဖြင့် ကျွန်ုပ်တို့သည် သင့်အား အရည်အသွေးမြင့် Fluke8558A ဒစ်ဂျစ်တယ်မာလ်တီမီတာများကို ပေးဆောင်လိုပါသည်။ 8558A သည် အပြည့်အ၀တင်ထားသော 8588A ရည်ညွှန်းမာလ်တီမီတာကဲ့သို့ ပလက်ဖောင်းကို မျှဝေထားသည်။
ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူအနေဖြင့် ကျွန်ုပ်တို့သည် သင့်အား အရည်အသွေးမြင့် Fluke8558A ဒစ်ဂျစ်တယ်မာလ်တီမီတာများကို ပေးဆောင်လိုပါသည်။ 8558A 8.5 digit multimeter သည် ဓာတ်ခွဲခန်းများနှင့် ထုတ်လုပ်မှုစမ်းသပ်မှုပတ်ဝန်းကျင်များတွင် စနစ်အလိုအလျောက်လုပ်ဆောင်မှုအတွက် 5 mega-samples-တစ်စက္ကန့်လျှင် မြင့်မားသော resolution ဖြင့် digitizing ပေးပါသည်။ Fluke ၏ မြန်နှုန်းမြင့် စနစ်ဒီဇိုင်းအသစ်နှင့် စက်မှုလုပ်ငန်း၏ အလျင်မြန်ဆုံး တိုက်ရိုက်ဒစ်ဂျစ်တယ်ရေးခြင်း စွမ်းရည်သည် အမြင့်ဆုံးအမြန်နှုန်းနှင့် အကောင်းဆုံးတိကျမှုတို့ကို ပေါင်းစပ်လိုအပ်သော အလိုအလျောက်စနစ်အပလီကေးရှင်းများစွာအတွက် သိသာထင်ရှားသော ဖြတ်သန်းမှုတိုးလာစေသည်။ အလွန်ကောင်းမွန်သောတိကျမှုအား အရောင်ပြကွက်တစ်ခုပေါ်တွင် အလိုလိုသိသာသောအသုံးပြုသူမျက်နှာပြင်ဖြင့် ကျယ်ပြန့်သောတိုင်းတာမှုအကွာအဝေး၊ လုပ်ဆောင်ချက်ကိုးခုကျော်ဖြင့် ပေးပို့ပါသည်။
8558A သည် အပြည့်အ၀တင်ထားသော 8588A ရည်ညွှန်းမာလ်တီမီတာကဲ့သို့ ပလက်ဖောင်းကို မျှဝေထားသည်။ ပလပ်ဖောင်းတွင် ဖွဲ့စည်းမှုပုံစံအားလုံးနှင့် အလိုအလျောက်ပတ်ဝန်းကျင်အတွက် SCPI-လိုက်လျောညီထွေရှိသော ညွှန်ကြားချက်များအားလုံးအတွက် သွားလာရလွယ်ကူသော မီနူးဖွဲ့စည်းပုံနှင့်အတူ ဘုံအလိုလိုသိသောအသုံးပြုသူမျက်နှာပြင်ကို ပါရှိသည်။ 8588A ပလပ်ဖောင်းသည် GPIB၊ USBTMC သို့မဟုတ် Ethernet တစ်လျှောက်တွင် ဂဏန်း 4.5 လုံးဖြင့် တစ်စက္ကန့်လျှင် အနည်းဆုံး 100,000 ဖတ်ရှုမှု 100,000 ကို အာမခံထားပြီး 15 သန်းအထိ ဖတ်ရှုနိုင်သည့် onboard data memory ပါဝင်သည်။

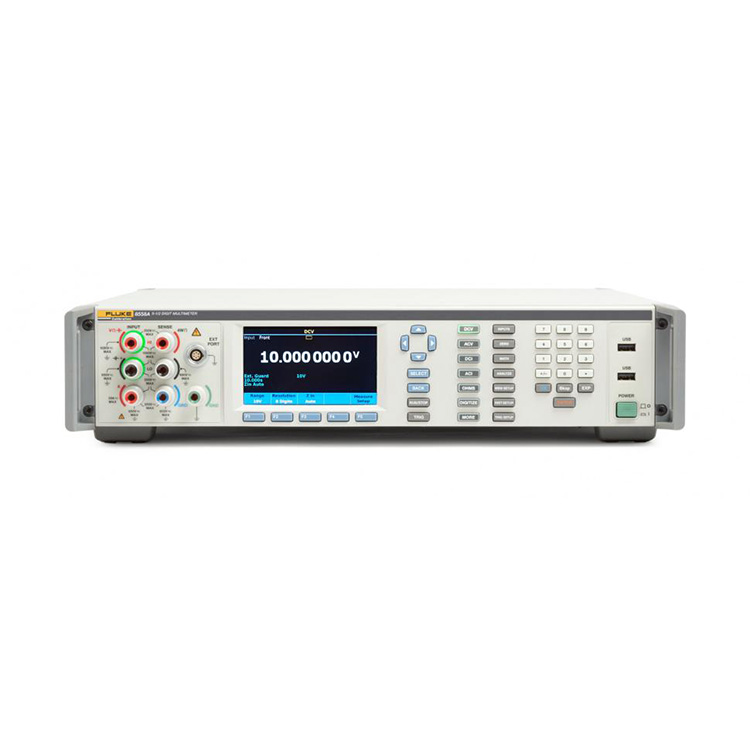

A. Visual Connection Management terminals
မှန်ကန်သောချိတ်ဆက်မှုများ ပြုလုပ်ရန် အသုံးပြုသူကို လမ်းညွှန်ပေးသည့် Active terminal များ လင်းလာပါသည်။
B. ဝင်ရောက်ရန် လွယ်ကူသော ဖွဲ့စည်းမှုပုံစံများ
အကွာအဝေး၊ အလင်းဝင်ပေါက်၊ အဝင်အထွက် impedance၊ RMS စစ်ထုတ်မှုနှင့် အခြားသော တိုင်းတာမှုပုံစံများကို အလွယ်တကူ ရရှိနိုင်သည်။
ဂ။ ကြီးမားပြီး တောက်ပသော အရောင်အသွေး အပြည့်ရှိသော မျက်နှာပြင်
အလိုလိုသိသောအသုံးပြုသူမျက်နှာပြင်နှင့်ပြားချပ်ချပ်မီနူးဖွဲ့စည်းပုံသည်ဖွဲ့စည်းပုံများကိုဝင်ရောက်ကြည့်ရှုရန်နှင့်လမ်းကြောင်းသစ်ကွက်များ၊ လှိုင်းပုံစံများ၊ FFT၊ histogram နှင့်စာရင်းဇယားများကိုကြည့်ရှုရန်လွယ်ကူစေသည်။
D. ပရိုဂရမ်မီနိုင်သော ရှေ့/နောက် အီလက်ထရွန်းနစ်ခလုတ်
လူကိုယ်တိုင်လုပ်ဆောင်မှုကို ဖယ်ရှားပြီး အဝေးထိန်းအမိန့်တစ်ခုတည်းဖြင့် ချက်ချင်းအချိုးရလဒ်များကို ခွင့်ပြုသည်။
E. 30 A terminal (8588A only; 8558A အတွက် 2A)
စက်မှုလုပ်ငန်း၏ အကျယ်ဆုံး လက်ရှိတိုင်းတာမှုအပိုင်းအခြားကို တာမီနယ်တစ်ခုမှတစ်ဆင့် ဖွင့်ပေးသည်။
F. Soft Menu သော့များ
တက်ကြွသောလုပ်ဆောင်ချက်ကို လိုက်လျောညီထွေဖြစ်စေသောကြောင့် မီနူးဖွဲ့စည်းပုံသည် အလိုလိုသိနိုင်ပြီး သင်ယူရန်လွယ်ကူသည်။
G. ဘာသာစကားပေါင်းစုံ ရွေးချယ်မှု
အင်္ဂလိပ်၊ တရုတ်၊ ပြင်သစ်၊ ဂျပန်၊ ကိုးရီးယား၊ ရုရှားနှင့် စပိန်တို့ကို ရွေးချယ်နိုင်သည်။
H. အစပျိုးကိုဖွင့်/ရပ်ပါ။
စဉ်ဆက်မပြတ် သို့မဟုတ် အလွတ်ပြေးခြင်း တိုင်းတာခြင်းအခြေအနေကို ပြောင်းပေးသည်။
I. USB အပေါက်များ
ဒေတာကို flash drive တစ်ခုသို့ လျင်မြန်လွယ်ကူစွာ ဒေါင်းလုဒ်လုပ်ပါ။

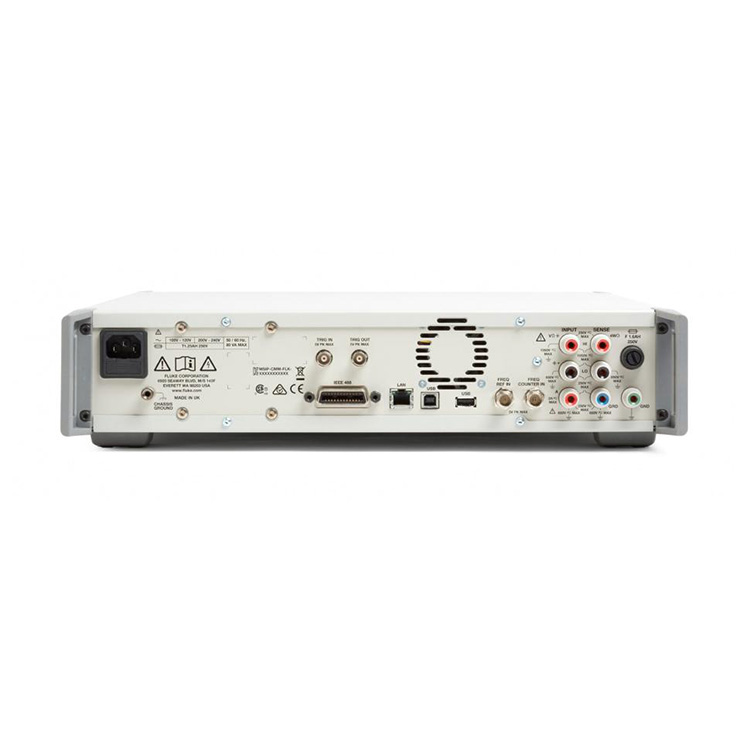

ခေါ်ဆိုမှု (နောက်ကျော) ပါသော Fluke 8558A
J. Trig in/Trig out
တိကျသော အစပျိုးခြင်းသည် စနစ်အလိုအလျောက်လုပ်ဆောင်ခြင်းတွင် ထပ်တူပြုခြင်းအား အမြင့်ဆုံးဖြစ်စေသည်။
K. Freq ကောင်တာ
0.5 uHz/z တွင် 100 MHz ကြိမ်နှုန်းတန်ပြန်တိုင်းတာခြင်းကို ဖွင့်ပါ။
L. နောက်ဘောင် အဝင် terminals
ချိတ်ဆက်မှု လိုက်ဖက်ညီမှုအတွက် Mirrors ရှေ့ panel မှ အဝင်အထွက် terminals များသည် ရှေ့/နောက် စကင်န်တိုင်းတာခြင်းအတွက် ခွင့်ပြုသည်။
M. IEEE 488၊ LAN၊ USB ကြားခံများ
ရိုးရှင်းသောစနစ်ပေါင်းစပ်မှုအတွက် စံအဝေးမျက်နှာပြင်။
N. USB အပေါက်
ဒေတာကို flash drive တစ်ခုသို့ လျင်မြန်လွယ်ကူစွာ ဒေါင်းလုဒ်လုပ်ပါ။
O. 2 A ဂိတ်
DC ဗို့အား
100 mV မှ 1000 V၊ (1050V အမြင့်ဆုံး)
2.02x စကေးအပြည့်
အမြင့်ဆုံး ရုပ်ထွက်- 1 nV
4.0 μV/V (95%) 5.7 μV/V (99%)၊ 1 နှစ်
0.5 μV/V (95%) 0.65 μV/V (99%)၊ 24 နာရီတည်ငြိမ်မှု
0 မှ 10 စက္ကန့်အထိ အလင်းဝင်ပေါက်ဖတ်ခြင်း (200 ns ရုပ်ထွက်)
DC လျှပ်စီးကြောင်း
10 uA မှ 2 A (8558A)
2.02x စကေးအပြည့်
အများဆုံး ကြည်လင်ပြတ်သားမှု- 1 pA
9 μA/A (95%)၊ 12 μA/V (99%)၊ 1 နှစ်
0 ns မှ 100 s reading aperture
AC ဗို့အား
10 mV မှ 1000 V၊ 1 Hz မှ 10 MHz၊ (1050 Vrms အမြင့်ဆုံး)
2.02x full scale Vpp၊ 1.2x full scale Vrms
အမြင့်ဆုံး ရုပ်ထွက်- 1 nV
80 μV/V (95%)၊ 103 μV/V (99%)၊ 1 နှစ်
AC လက်ရှိ
10 uA မှ 30 A (8588A only; 2 A for 8558A)
2.02x full scale Vpp၊ 1 Hz မှ 100 kHz 1.2x full scale Vrms
အများဆုံး ကြည်လင်ပြတ်သားမှု- 1 pA
300 μA/A (95%)၊ 387 μA/V (99%)၊ 1 နှစ်
ခုခံမှု
1Ω မှ 10 GΩ (20 GΩ အများဆုံး)
2.02x စကေးအပြည့်
အမြင့်ဆုံး ရုပ်ထွက်- 10 nΩ
10 μΩ/Ω (95%)၊ 13 μΩ/Ω (99%)၊ 1 နှစ်
နိမ့်သောလက်ရှိမုဒ်၊ ဗို့အားမြင့်မုဒ်နှင့် လက်ရှိ-ပြောင်းပြန် Tru Ohms™
ဒစ်ဂျစ်တယ် V
100 mV မှ 1000 V၊ (1050 V အမြင့်ဆုံး)
2.02x စကေးအပြည့်
အများဆုံး ကြည်လင်ပြတ်သားမှု- 18 ဘစ်
တစ်စက္ကန့်လျှင် နမူနာနှုန်း 5 mega-နမူနာ
20 MHz bandwidth အထိ
ကျွန်ုပ်ကို ဒစ်ဂျစ်တယ်လုပ်ပါ။
10 μA မှ 30 A (8588A သာ; 8558A အတွက် 2 A)
2.02x စကေးအပြည့်
အများဆုံး ကြည်လင်ပြတ်သားမှု- 18 ဘစ်
တစ်စက္ကန့်လျှင် နမူနာနှုန်း 5 mega-နမူနာ
4 MHz bandwidth အထိ
အကြိမ်ရေ သို့မဟုတ် ကာလ
ဗို့အား 10 MHz အထိ
လက်ရှိ၊ 100 kHz အထိ
BNC တွင် 100 MHz အထိ ကြိမ်နှုန်း
0.5 μHz/Hz၊ 1 နှစ်
Capacitance
1 nF မှ 100 mF
400 μF/F၊ 1 နှစ်
အပူချိန်
PRT နှင့် thermocouple
5 mK PRT, 25 mK TC - 1 နှစ်
RF ပါဝါ
Rhode & Schwarz NRP စီးရီး DC I နှင့် AC I ပြင်ပ shunt
DC I နှင့် AC I သည် external shunt ဖြစ်သည်။
A40B နှင့် အခြားပြင်ပ shunt များ
စာဖတ်နှုန်း
1 read /s @ 8.5 ဂဏန်းကို memory ထဲသို့ထည့်ပါ။
100,000 reads/s @ 4.5 digit ကို memory
ဒစ်ဂျစ်တယ် V နှင့် I တွင် မတည်ငြိမ်သောမှတ်ဉာဏ်သို့ 5,000,000 (5 MS/s) ဖတ်ခြင်း/s အထိ
500,000 reads/s အထိ USB မှတဆင့် binary ဖော်မတ်ဖြင့် လွှဲပြောင်းပါ။
အတိုင်းအတာမှတ်ဉာဏ်
ဖတ်ရှုမှု 15 သန်း မတည်ငြိမ်ပါ။
တည်ငြိမ်သောအချိန်တံဆိပ်တုံးဖြင့်ဖတ်ရှုမှု 7.5 သန်း
16 GB သည် စိတ်အနှောက်အယှက်မဖြစ်ပါ။
GPIB၊ USBTMC၊ Ethernet
မူရင်း SCPI နှင့် ကိုက်ညီသော အဝေးထိန်းအမိန့်များ
8508A နှင့် 3458A အတုယူမုဒ်
Fluke 8508A အတုယူမှုတွင် MET/CAL™ စံကိုက်ညှိခြင်းလုပ်ထုံးလုပ်နည်းများကို အပြည့်အဝပံ့ပိုးပေးသည်
IVI ယာဉ်မောင်း
.csv ဖော်မတ်ဖြင့် အဆင်ပြေသော ဒေတာလွှဲပြောင်းမှုအတွက် USB လက်မဒရိုက်
ယန္တရားများ အစပျိုးသည်။
Manual trigger
ပြင်ပ BNC သည် အဝင်နှင့် ထစ်ထုတ်သည်။
အတွင်းပိုင်း သို့မဟုတ် အဆင့်အစပျိုး
အချိန်တိုင်းကိရိယာအစပျိုး
Epoch အစပျိုး
လိုင်းအစပျိုး
BUS ခလုတ်
