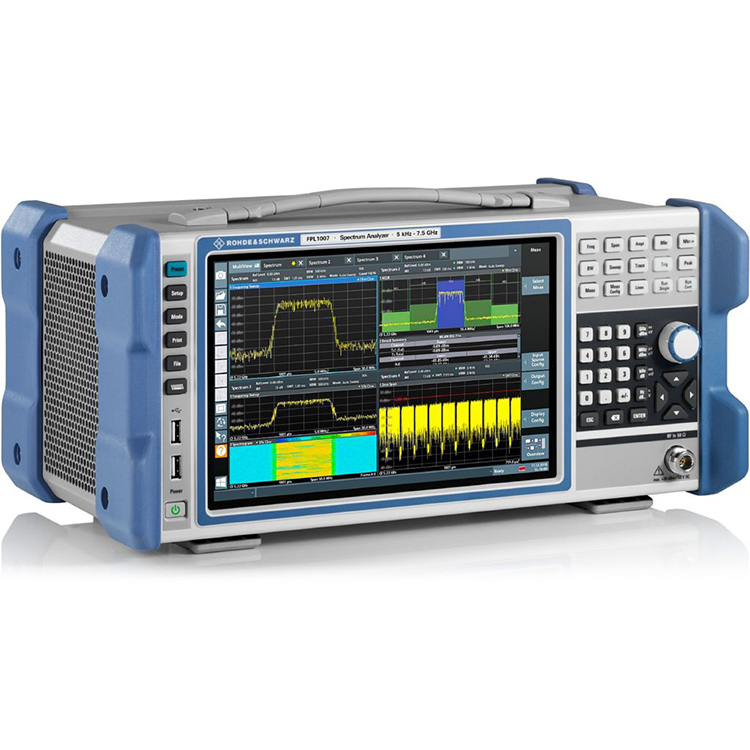

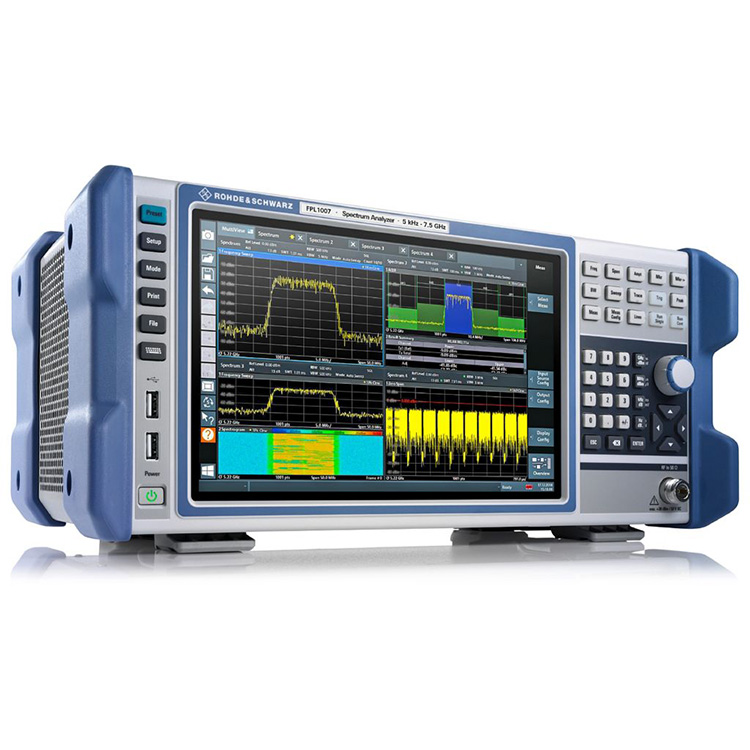

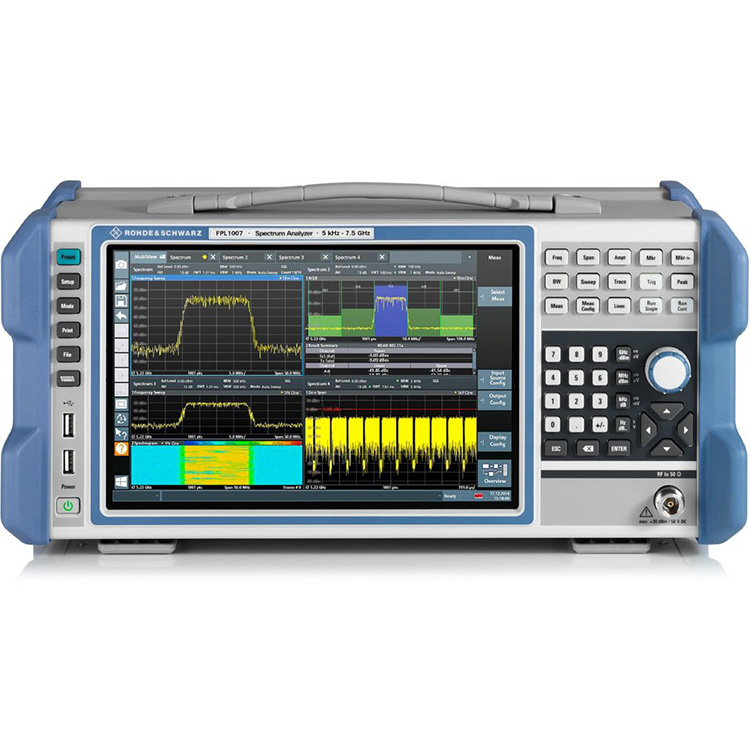

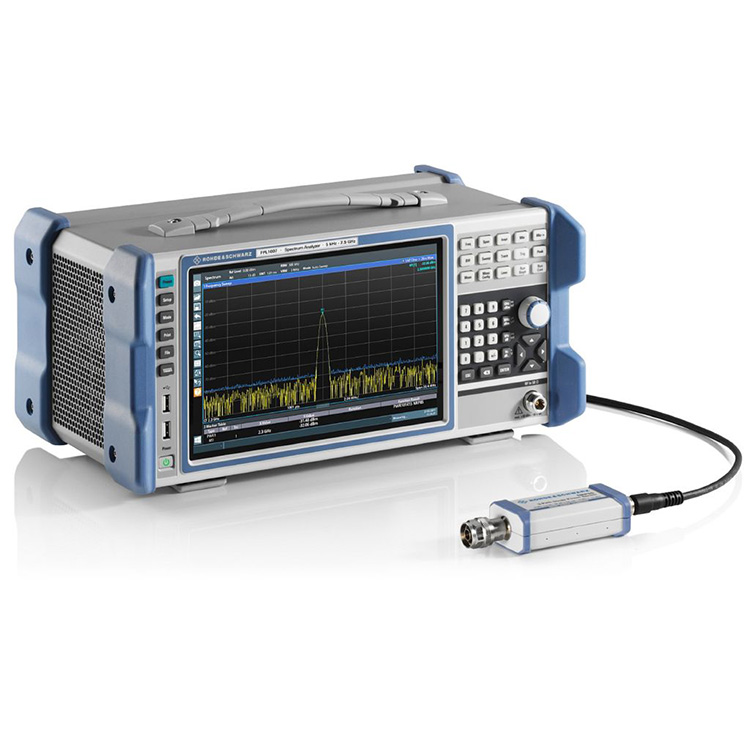

ကျွန်ုပ်တို့၏စက်ရုံမှ R&S FPL1007 Spectrum Analyzer ကိုဝယ်ယူရန် စိတ်ချယုံကြည်နိုင်ပြီး သင့်အား အကောင်းဆုံးရောင်းချပြီးနောက်ဝန်ဆောင်မှုနှင့် အချိန်နှင့်တစ်ပြေးညီ ပို့ဆောင်ပေးမည်ဖြစ်ပါသည်။ RF ဓာတ်ခွဲခန်းတွင် R&S®FPL1000 မိသားစုသည် oscilloscope သို့မဟုတ် multimeter ကဲ့သို့ မရှိမဖြစ်လိုအပ်ပါသည်။ ၎င်းသည် တိုင်းတာခြင်းလုပ်ငန်းများစွာအတွက် တစ်ခုတည်းသော တူရိယာတစ်ခုဖြစ်သည်။ ပါဝါအာရုံခံကိရိယာများအတွက် ပါဝါအာရုံခံကိရိယာများ နှင့် analog နှင့် ဒစ်ဂျစ်တယ်စနစ်ဖြင့် ပြုပြင်ထားသော အချက်ပြမှုများကို ခွဲခြမ်းစိတ်ဖြာခြင်းအတွက် အလွန်တိကျသော ပါဝါတိုင်းတာမှုများနှင့်အတူ spectrum ခွဲခြမ်းစိတ်ဖြာခြင်းအတွက် ၎င်းကို အသုံးပြုနိုင်သည်။
| မော်ဒယ်များ | ကြိမ်နှုန်းအပိုင်းအခြား | အဆင့်ဆူညံသံ | DANL @ 1 GHz | မက်တယ်။ ခွဲခြမ်းစိတ်ဖြာမှု bandwidth | တူရိယာအမျိုးအစား |
| R&S®FPL1007 အော်ဒါနံပါတ် 1304.0004.07 |
5 kHz - 7.5 GHz | < –108 dBc (1 Hz) (f = 1 GHz၊ 10 kHz အော့ဖ်ဆက်) |
< –163 dBm/Hz | 40 MHz (FPL1-B40) | အချက်ပြခြင်းနှင့် ရောင်စဉ်ခွဲခြမ်းစိတ်ဖြာစက် |
ကြိမ်နှုန်းအကွာအဝေး 5 kHz မှ 26.5 GHz
SSB အဆင့် ဆူညံသံ- စာရိုက်ပါ။ 10 kHz တွင် -108 dBc (1 Hz)
အကြိုအသံချဲ့စက်ဖြင့် DANL- စာရိုက်ပါ။ -163 dBm 10 MHz မှ 2 GHz
သေးငယ်သော ခြေရာများဖြင့် ပေါ့ပါးသည်။
40 MHz ခွဲခြမ်းစိတ်ဖြာမှု ဘန်းဝဒ် (ရွေးချယ်ခွင့်)
တိုင်းတာမှုအမျိုးအစားများစွာအတွက် တစ်ခုတည်းသောကိရိယာ
ရောင်စဉ်တန်းတိုင်းတာမှုများအတွက် R&S FPL1007 Spectrum Analyzer ကို အသုံးပြု၍ ပါဝါအာရုံခံကိရိယာများဖြင့် မြင့်မားတိကျသော ပါဝါတိုင်းတာမှုများနှင့် analog နှင့် digitally modulated signals များကို ခွဲခြမ်းစိတ်ဖြာသည့်အခါတွင် အသုံးပြုနိုင်ပါသည်။

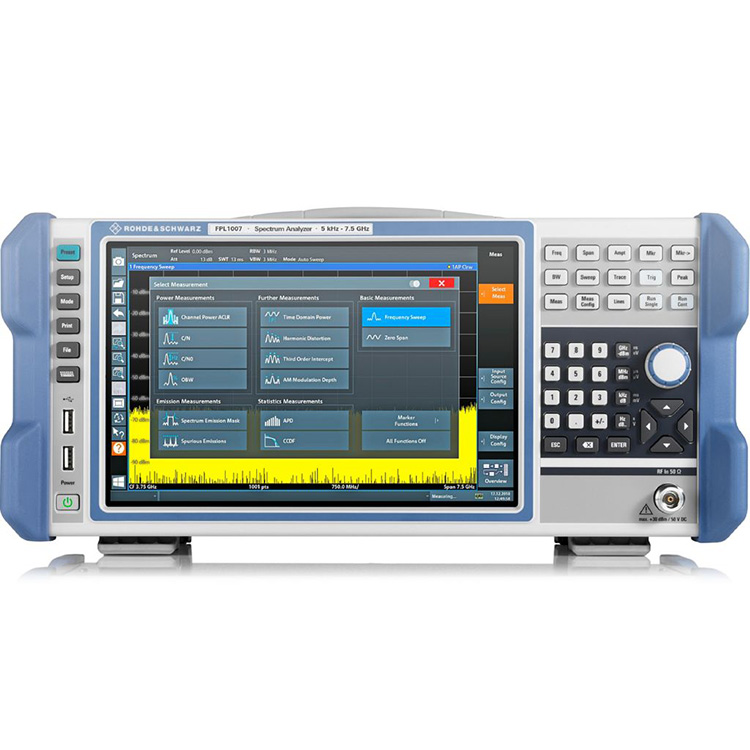

တိုင်းတာခြင်းမုဒ်များ
စံနှုန်း R&S®FPL1000 အခြေခံယူနစ်သည် အမျိုးမျိုးသောအဆင့်မြင့်ရောင်စဉ်တိုင်းတာခြင်းမုဒ်များကို ပံ့ပိုးပေးသည်။
အဆင့်နိမ့်ဆူညံသံနှင့် ပြသထားသော ပျမ်းမျှဆူညံသံအဆင့်နိမ့်
စာရိုက်ခြင်းအဆင့် ဆူညံသံပါရှိပါသည်။ -108 dBc (1 Hz) တွင် 10 kHz အော့ဖ်ဆက် (1 GHz ကယ်ရီယာ)၊ အမျိုးအစား၏ တတိယအမှာစာ ကြားဖြတ်မှတ်။ +20 dBm၊ 1 Hz မှ 10 MHz ကြည်လင်ပြတ်သားမှု လှိုင်းနှုန်းနှင့် စာရိုက်ပါ။ -163 dBm သည် ပျမ်းမျှဆူညံသံအဆင့်ကိုပြသသည်၊ R&S®FPL1000 သည် ပိုမိုမြင့်မားသောအတန်းခွဲခြမ်းစိတ်ဖြာသူများနှင့် နှိုင်းယှဉ်နိုင်သည်။ ဓာတ်ခွဲခန်း၊ ထုတ်လုပ်ရေးနှင့် ဝန်ဆောင်မှုလုပ်ငန်းများအတွက် စံပြဖြစ်သည်။
အဆင့်ဆူညံသံတိုင်းတာခြင်း။
အမှတ်အသားလုပ်ဆောင်ချက်ဖြင့် ရိုးရိုးအဆင့် ဆူညံသံ တိုင်းတာခြင်း။
လုပ်ဆောင်ချက်သည် စမတ်ဖုန်းကဲ့သို့ပင် အလိုလိုသိနိုင်သည်။
ထိတွေ့မျက်နှာပြင်ကို ချိန်ညှိခြင်းနှင့် တိုင်းတာခြင်းများ လုပ်ဆောင်ရန်အတွက် အသုံးပြုနိုင်သည်။ မျက်နှာပြင်အနှံ့ လက်တစ်ချောင်းဖြင့် ပွတ်ဆွဲခြင်းက အလယ်ကြိမ်နှုန်း သို့မဟုတ် ရည်ညွှန်းမှုအဆင့်ကို ချိန်ညှိပေးသည်။ လက်နှစ်ချောင်းဖြင့် ပွတ်ဆွဲခြင်းဖြင့် ပြသထားသော အတိုင်းအတာ သို့မဟုတ် အဆင့်အကွာအဝေးကို ချိန်ညှိပေးသည်။

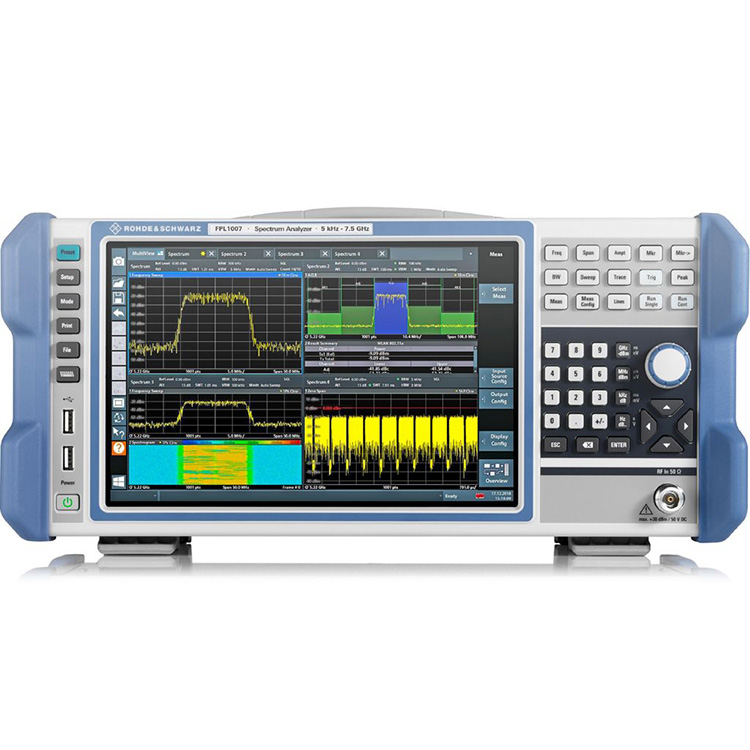

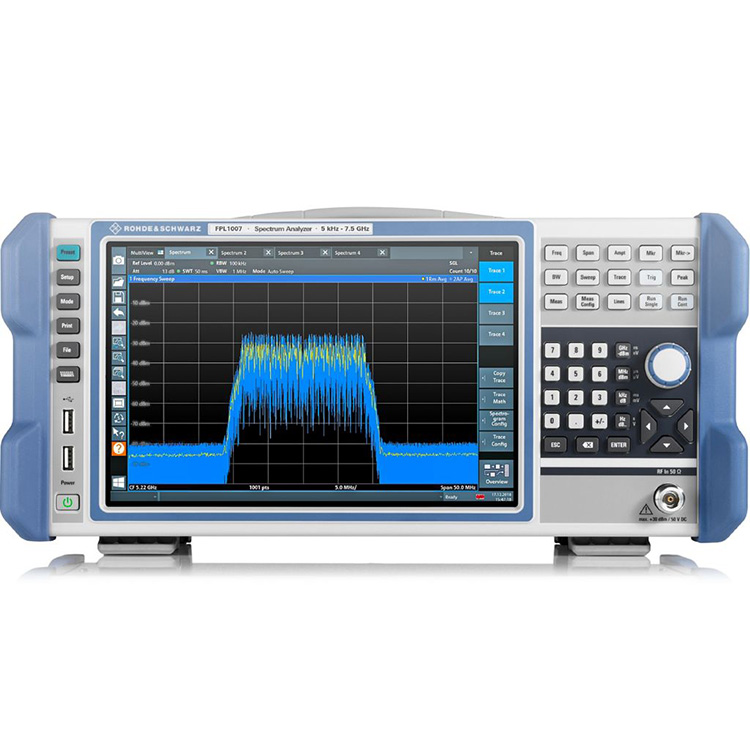

R&S®FPL1000 ၏ မြင်ကွင်းများစွာ
sequencer သည် ရောင်စဉ်တိုင်းတာမှုများ၊ ကပ်လျက်ချန်နယ်ပါဝါတိုင်းတာမှုများ၊ အချိန်ဒိုမိန်းတိုင်းတာမှုများနှင့် spectrogram တိုင်းတာမှုများကို လုပ်ဆောင်နိုင်သည်။
နေရာတိုင်းနီးပါး အသုံးပြုနိုင်ပါတယ်...
အလေးချိန် 6 ကီလိုဂရမ် နည်းပါးသော၊ လုပ်ဆောင်ချက် သုံးနာရီကြာ လုပ်ဆောင်နိုင်သော ဘက်ထရီထုပ်ပိုးမှု နှင့် သယ်ဆောင်သွားသော အိတ်နှင့် ပခုံးကြိုးကြိုးများသည် R&S®FPL1000 အချက်ပြမှုနှင့် ရောင်စဉ်ခွဲခြမ်းစိတ်ဖြာကိရိယာကို လိုအပ်သည့်နေရာတိုင်းတွင် အသုံးပြုနိုင်သည်။
R&S®FPL1000 အတွက် အိတ်
ရွေးချယ်နိုင်သော R&S®FPL1000 အိတ်။ R&S®FPL1-B31 ဘက်ထရီရွေးချယ်ခွင့်သည် အိတ်အတွင်း၌ လည်ပတ်နေချိန်တွင် လုပ်ဆောင်နိုင်စေပါသည်။
