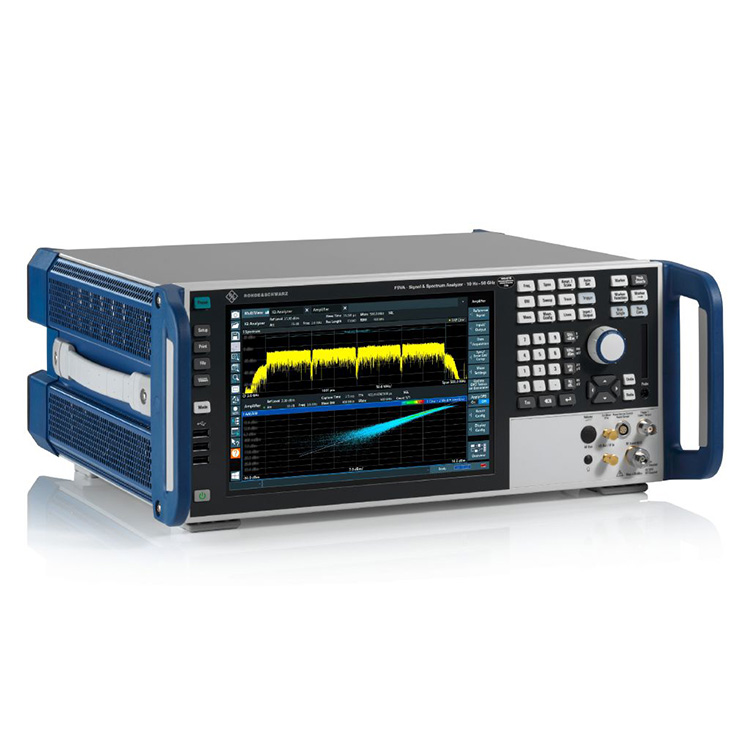

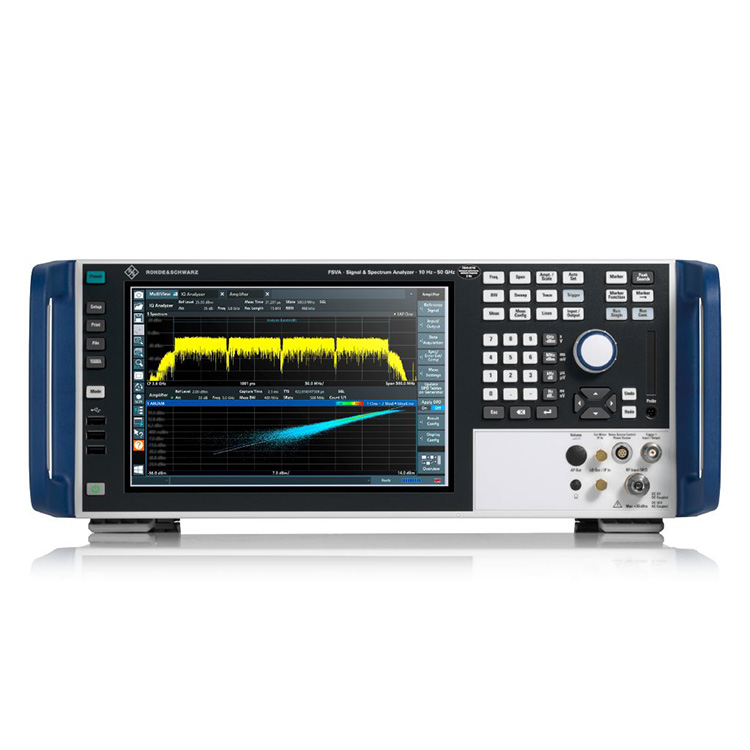

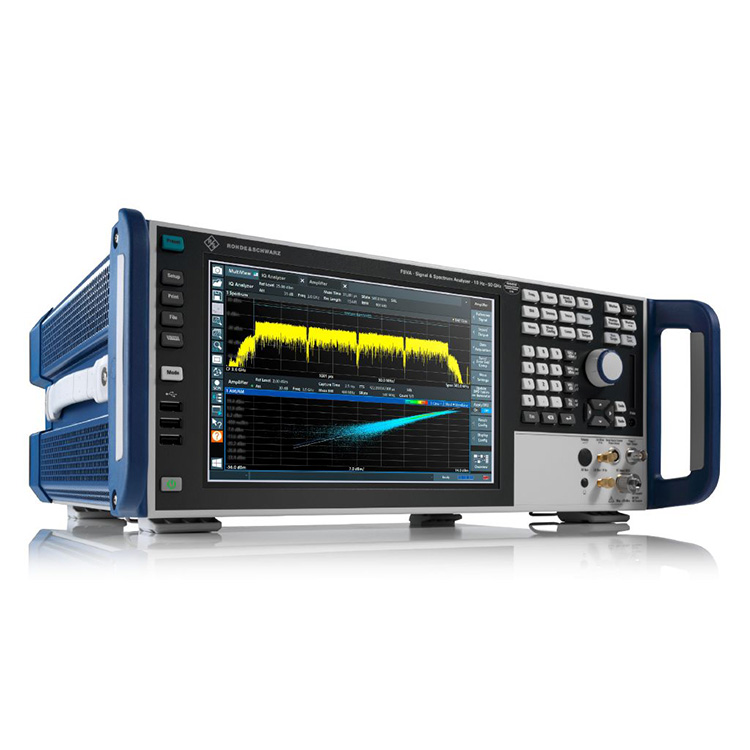

ပရော်ဖက်ရှင်နယ်အရည်အသွေးမြင့် R&S FSVA3030 Signal and Spectrum Analyzer ထုတ်လုပ်သူအနေဖြင့်၊ သင်သည် ၎င်းကို ကျွန်ုပ်တို့၏စက်ရုံမှဝယ်ယူရန် စိတ်ချနိုင်ပြီး သင့်အား အကောင်းဆုံးရောင်းချပြီးနောက်ဝန်ဆောင်မှုနှင့် အချိန်မီပို့ဆောင်ပေးမည်ဖြစ်ပါသည်။
| မော်ဒယ်များ | ကြိမ်နှုန်းအပိုင်းအခြား | အဆင့်ဆူညံသံ | မက်တယ်။ ခွဲခြမ်းစိတ်ဖြာမှု တီးဝိုင်းအကျယ် |
| R&S®FSVA3030 အော်ဒါနံပါတ် 1330.5000.31 |
10 Hz - 30 GHz (R&S®FSV3-B710 ရွေးချယ်မှုဖြင့် 2 Hz - 30 GHz) | < -127 dBc (1 Hz) (f = 1 GHz၊ 10 kHz အော့ဖ်ဆက်၊ ရွေးချယ်မှု B710) |
1 GHz |
ကြိမ်နှုန်းအပိုင်းအခြား 2 Hz မှ 4၊ 7.5၊ 13.6၊ 30၊ 44၊ 50/54 GHz
လှိုင်းနှုန်း 1 GHz အထိ ခွဲခြမ်းစိတ်ဖြာခြင်း။
10 kHz အော့ဖ်ဆက် (1 GHz) တွင် SSB အဆင့် ဆူညံသံ- -127 dBc/Hz
Multi-touch၊ SCPI အသံဖမ်းစက်နှင့် ဖြစ်ရပ်အခြေခံလုပ်ဆောင်ချက်များပါရှိသော GUI
5G NR အပါအဝင် analog နှင့် digital signal analysis အတွက် ရွေးချယ်စရာများ
R&S FSVA3030 Signal and Spectrum Analyzer သည် R&D၊ စနစ်စမ်းသပ်ခြင်း၊ အတည်ပြုခြင်းနှင့် ထုတ်လုပ်ခြင်းတွင် ကြိုးမဲ့ဆက်သွယ်ရေးအချက်ပြမှုများကို အကဲဖြတ်ရန်အတွက် စံပြဖြစ်သည်။ 400 MHz ခွဲခြမ်းစိတ်ဖြာမှု လှိုင်းနှုန်းဖြင့်၊ ၎င်းသည် အိမ်နီးချင်း 5G NR သယ်ဆောင်သူလေးဦးကို တစ်ပြိုင်နက်ဖမ်းယူနိုင်သည်။ 5G NR အချက်ပြမှုခွဲခြမ်းစိတ်ဖြာမှုအတွက် အထူးရွေးချယ်မှုများသည် 100 MHz ကျယ်ပြန့်သော ဝန်ဆောင်မှုပေးသူအတွက် 28 GHz တွင် EVM တန်ဖိုးများကို 1% ထက် ပိုကောင်းစေသည်။
5G NR အချက်ပြမှု ခွဲခြမ်းစိတ်ဖြာခြင်း။
5G NR အချက်ပြ ခွဲခြမ်းစိတ်ဖြာမှု - R&S®FSV3-K144 (ဒေါင်းလုပ်လင့်ခ်) နှင့် R&S®FSV3-K145 (uplink) ရွေးချယ်မှုများဖြင့် 5G NR အချက်ပြမှုကို ပိုင်းခြားစိတ်ဖြာခြင်း
1 GHz ခွဲခြမ်းစိတ်ဖြာမှု ဘန်းဝဒ်အထိ၊ မြင့်မားသော ဒိုင်းနမစ်အကွာအဝေးနှင့် အဆင့်နိမ့်ဆူညံသံများ
ကြိုးမဲ့၊ A&D နှင့် အစိတ်အပိုင်းစက်မှုလုပ်ငန်းများရှိ တိုင်းတာခြင်းအပလီကေးရှင်းများစွာသည် အဆင့်နိမ့်ဆူညံသံ၊ ကျယ်ပြန့်သော ခွဲခြမ်းစိတ်ဖြာမှု လှိုင်းနှုန်းနှင့် မြင့်မားသော ဒိုင်းနမစ်အကွာအဝေးတို့ လိုအပ်သည်။ R&S®FSVA3000 signal and spectrum analyzer သည် ကြိုးမဲ့ဆက်သွယ်ရေးစနစ်များနှင့် ၎င်းတို့၏ အစိတ်အပိုင်းများကို ထုတ်လုပ်ခြင်းနှင့် အတည်ပြုခြင်းအတွက် ပြီးပြည့်စုံသောကိရိယာဖြစ်ပြီး A&D စျေးကွက်ရှိ ဝန်ဆောင်မှုနှင့် ပြုပြင်ထိန်းသိမ်းခြင်းဆိုင်ရာ အသုံးချပရိုဂရမ်များအတွက်လည်းဖြစ်သည်။
5G NR ကယ်ရီယာ ၁၀ ခုကို တစ်ပြိုင်နက်ဖမ်းသည်။
အမြင့်ဆုံးခွဲခြမ်းစိတ်ဖြာမှုလှိုင်းနှုန်း 1 GHz သည် 100 MHz ဘန်းဝဒ်တစ်ခုစီ၏ 5G NR ဝန်ဆောင်မှုပေးသူ ၁၀ ဦးအထိ တပြိုင်နက်ဖမ်းယူနိုင်စေသည်။
R&S®FSVA3000 သည် ၎င်း၏ရိုးရှင်းပြီး မြန်ဆန်သော စနစ်ထည့်သွင်းမှုကြောင့် တိုင်းတာခြင်းရလဒ်များကို လျင်မြန်စွာဝင်ရောက်နိုင်သည်
R&S®FSVA3000 အင်္ဂါရပ်များ
Multitouch မျက်နှာပြင်
လွယ်ကူသောစမ်းသပ်မှုပရိုဂရမ်ဖွံ့ဖြိုးတိုးတက်မှုအတွက် SCPI အသံဖမ်းစက်
ရှားပါး DUT ဖြစ်ရပ်များကို အမှားရှာပြင်ခြင်းအတွက် ဖြစ်ရပ်ကို အခြေခံသည့် လုပ်ဆောင်ချက်များ
တိုက်ရိုက်တပ်ဆင်မှုဝင်ရောက်ခြင်းမှတဆင့် စမတ်အချက်ပြမီးစက်အား ထိန်းချုပ်ခြင်း။
R&S®FSVA3000 ဖြစ်ရပ်ကို အခြေခံသည့် လုပ်ဆောင်ချက်များ
ရှားပါးသော DUT ဖြစ်ရပ်များကို ရိုးရှင်းစွာဖြေရှင်းခြင်း- ကန့်သတ်လိုင်းပျက်ကွက်ခြင်း သို့မဟုတ် ထိတွေ့-ဒေါင်းလုပ်မီနူးများမှ ဖန်သားပြင်ဓာတ်ပုံကဲ့သို့သော ဖြစ်ရပ်တစ်ခုကို ရွေးချယ်ပါ။
ထုတ်လုပ်မှုအတွက် လျင်မြန်သော တိုင်းတာမှုအမြန်နှုန်း
အစိတ်အပိုင်းများ၊ မော်ဂျူးများနှင့် စက်ပစ္စည်းများ၏ အလိုအလျောက်ထုတ်လုပ်မှုသည် ရောင်စဉ်တန်းတိုင်းတာမှုများအပြင် signal demodulation လိုအပ်ပါသည်။ R&S®FSVA3000 signal နှင့် spectrum ခွဲခြမ်းစိတ်ဖြာသူသည် အနည်းဆုံးအချိန်အတိုင်းအတာတစ်ခုအတွင်း ရှုပ်ထွေးသောတိုင်းတာမှုအခြေအနေများကိုပင် လုပ်ဆောင်ပေးပါသည်။
ပိုမိုကောင်းမွန်သောကွန်ပြူတာပါဝါရွေးချယ်ခွင့်သည် ဒစ်ဂျစ်တယ် signal demodulation ကိုအရှိန်မြှင့်ရန် quad core CPU ကိုပေးသည်။ တိုင်းတာမှုဒေတာကို အမြန်ဆုံးလွှဲပြောင်းရန်အတွက် အတွင်းပိုင်း PCIe 3.0 ဘတ်စ်ကားစနစ်ကိုလည်း ထည့်သွင်းထားသည်။ cloud အခြေပြု စမ်းသပ်မှုစနစ်များတွင် ရွေးချယ်နိုင်သော 10 Gbit/s LAN မျက်နှာပြင်သည် ကွန်ရက်သို့ မြန်ဆန်သော I/Q ဒေတာလွှဲပြောင်းမှုကို လုပ်ဆောင်ပေးသည်။
ACLR တိုင်းတာခြင်း။
FFT အခြေပြု ACLR တိုင်းတာမှုများသည် သုတ်သင်တိုင်းတာမှုများထက် သိသာထင်ရှားသော အမြန်နှုန်းတိုးတက်မှုများကို ပေးစွမ်းသည်။ R&S®FSVA3000 သည် အလွန်ကောင်းမွန်သော ဒိုင်းနမစ်အကွာအဝေးရှိသေးသည်။
