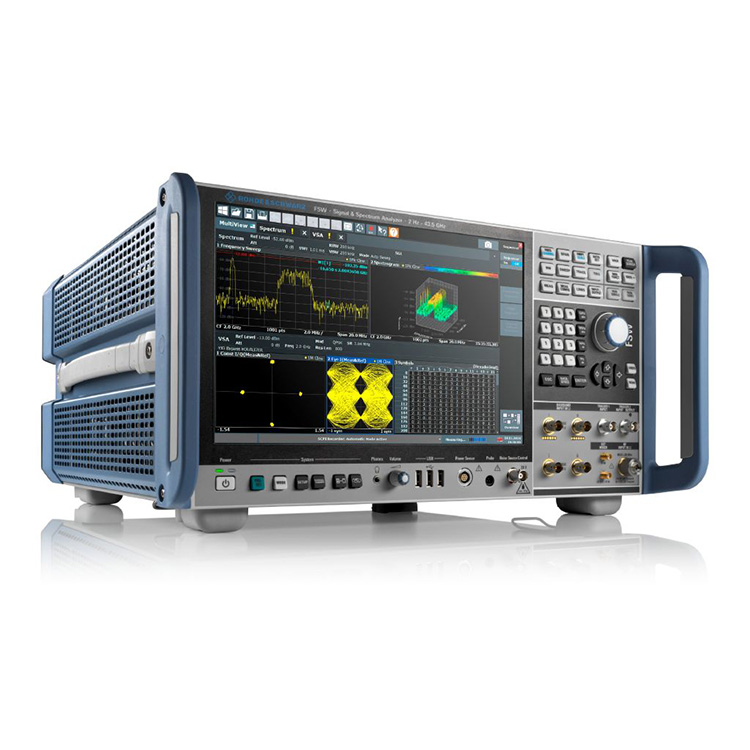

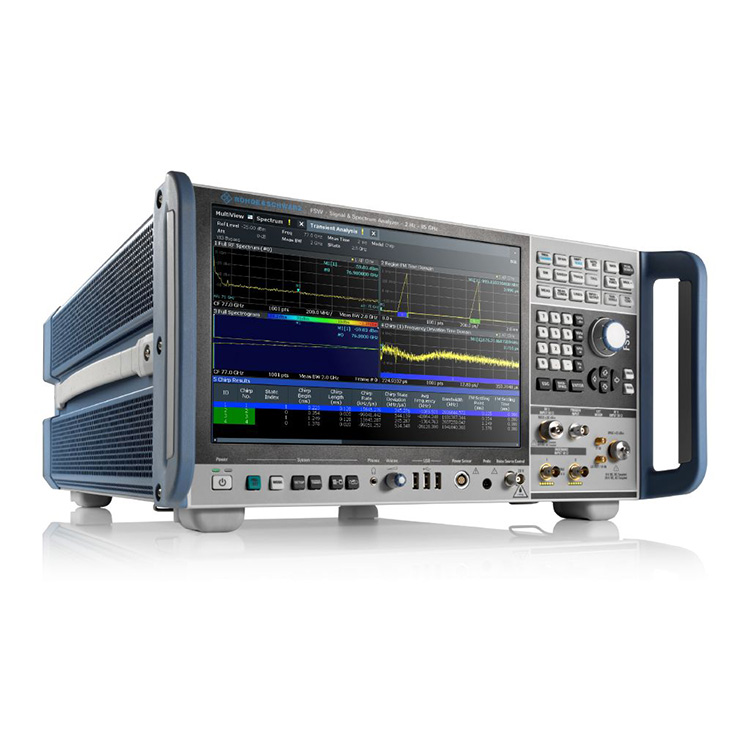

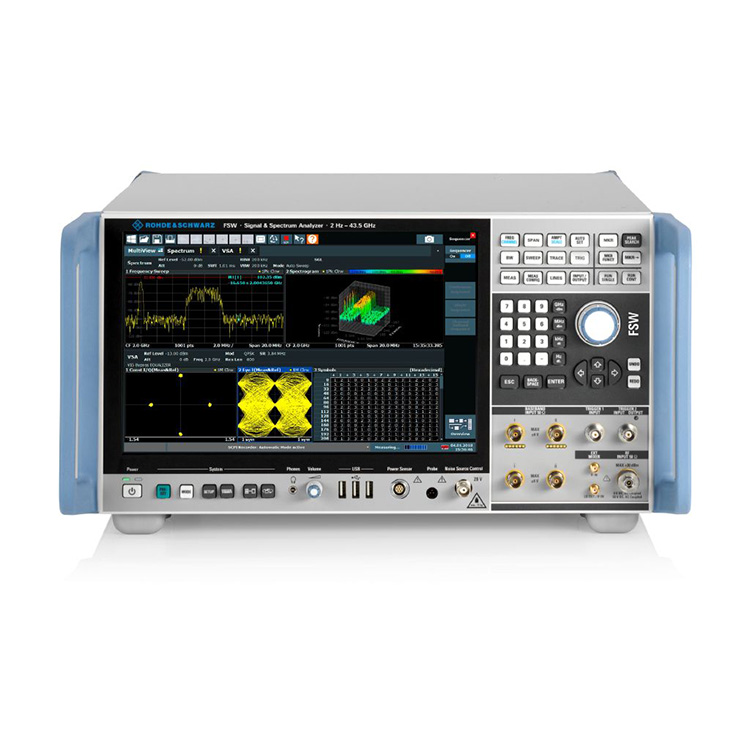

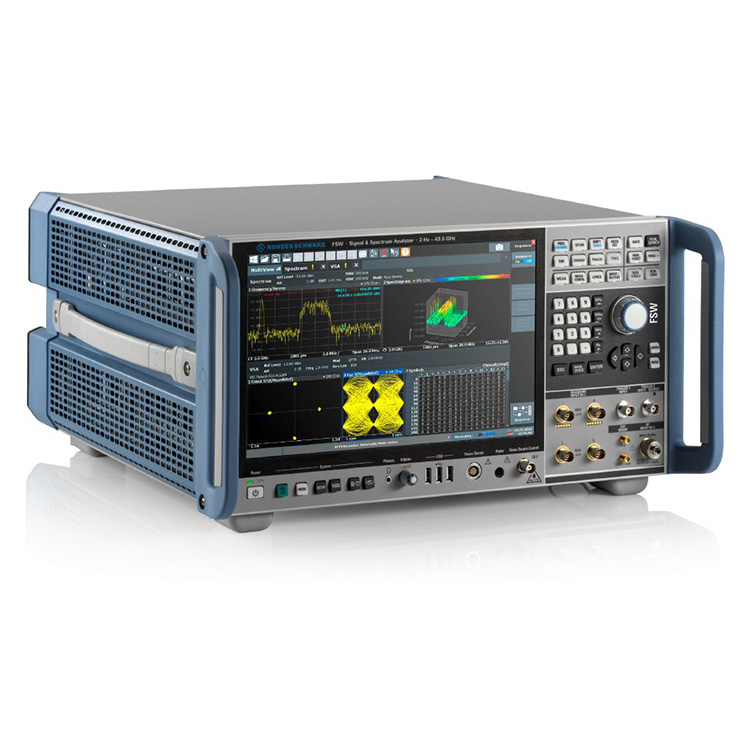

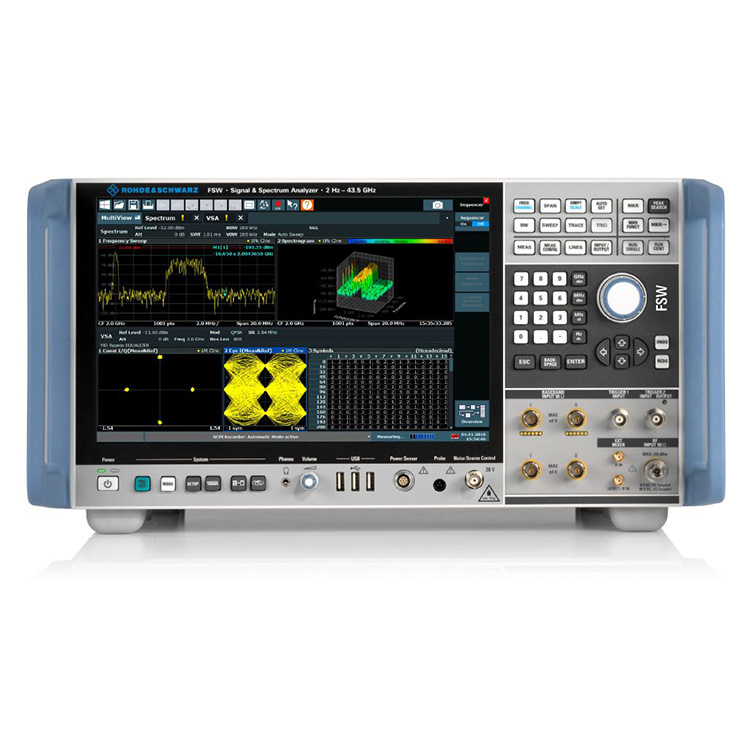

အရည်အသွေးမြင့် R&S FSW8 Signal and Spectrum Analyzer ကို တရုတ်ထုတ်လုပ်သူ Dongguan Qihang Electronic Technology Co.,Ltd မှ ကမ်းလှမ်းသည်။ အချက်ပြခြင်းနှင့် ရောင်စဉ်ခွဲခြမ်းစိတ်ဖြာသူများသည် မော်ဒယ်နှင့် အပလီကေးရှင်းပေါ်မူတည်၍ ပုံမှန်အားဖြင့် kHz (kilohertz) မှ GHz (gigahertz) သို့မဟုတ် ပိုမြင့်သော ကျယ်ပြန့်သော ကြိမ်နှုန်းအကွာအဝေးကို လွှမ်းခြုံထားသည်။
| မော်ဒယ်များ | ကြိမ်နှုန်းအပိုင်းအခြား | အဆင့်ဆူညံသံ | မက်တယ်။ ခွဲခြမ်းစိတ်ဖြာမှု တီးဝိုင်းအကျယ် |
| R&S®FSW8 အော်ဒါနံပါတ် 1331.5003.08 |
2 Hz - 8 GHz | < -136 dBc (1 Hz) (f = 1 GHz၊ 10 kHz အော့ဖ်ဆက်) |
512 MHz |
ဈေးကွက်တွင် ပြိုင်ဘက်ကင်းသော အဆင့်နိမ့်ဆူညံသံနှင့် အကောင်းဆုံး အာရုံခံနိုင်စွမ်း
8.3 GHz အတွင်းပိုင်းခွဲခြမ်းစိတ်ဖြာလှိုင်းနှုန်း
800 MHz အချိန်နှင့်တစ်ပြေးညီ ခွဲခြမ်းစိတ်ဖြာမှု လှိုင်းနှုန်း
SCPI အသံဖမ်းစက်သည် ကုဒ်ထုတ်လုပ်ခြင်းကို ရိုးရှင်းစေသည်။
မြင့်မားသော ဒိုင်းနမစ်အကွာအဝေးသည် ထူးထူးခြားခြား EVM စွမ်းဆောင်ရည်ကို ပံ့ပိုးပေးသည်။
တိကျသောလိုအပ်ချက်များနှင့်ကိုက်ညီသော RF စွမ်းဆောင်ရည်
R&S®FSW သည် သာလွန်ကောင်းမွန်သော RF အဆင့်ဆူညံသံကို ပေးဆောင်ကာ ACLR နှင့် သဟဇာတတိုင်းတာမှုများအတွက် ဒိုင်နမစ်အဆင့်၊ intermodulation ဖိနှိပ်မှုနှင့် ဒိုင်နမစ်အကွာအဝေးကို R&S®FSW မှ ပြန်လည်သတ်မှတ်ပေးပါသည်။
အဆင့်ဆူညံသံ
ဝန်ဆောင်မှုပေးသူထံမှ 10 kHz offset တွင် 10 GHz အဆင့်ဆူညံသံ- အမျိုးအစား။ -133 dBc (1 Hz)။
အဆင်ပြေစေရန် ဒီဇိုင်းထုတ်ထားသည်။
12.1'' မြင့်မားသော ကြည်လင်ပြတ်သားမှု၊ လက်ဟန်ခြေဟန် ပံ့ပိုးမှုရှိသော multitouch မျက်နှာပြင်သည် Windows 10 အသွင်အပြင်ဖြင့် ပြားချပ်ချပ်ဒီဇိုင်း
အမျိုးမျိုးသော တိုင်းတာမှုများကို သီးခြားပြတင်းပေါက်များတွင် တစ်ပြိုင်နက် ပြသနိုင်ပြီး ရလဒ်ကို အနက်ပြန်ဆိုရာတွင် ပိုမိုလွယ်ကူစေသည်။
ထည့်သွင်းထားသော SCPI အသံဖမ်းစက်သည် အလိုအလျောက်၊ အဝေးထိန်းစနစ်ဖြင့် တိုင်းတာမှုများအတွက် ကုဒ်ထုတ်လုပ်ခြင်းကို ရိုးရှင်းစေသည်။
အဆင်ပြေသော user interface ကို
12.1 လက်မ မြင့်မားသော ရုပ်ထွက်အရည်အသွေး၊ multitouch မျက်နှာပြင်နှင့် အခြားအရာများပါရှိသော အဆင့်မြင့် R&S®FSW။
အတွင်းကျကျ 5G ရုပ်ပိုင်းဆိုင်ရာ အလွှာအချက်ပြမှု ခွဲခြမ်းစိတ်ဖြာခြင်း။
R&S®FSW သည် သင့်အား 8.3 GHz အထိ အတိုင်းအတာအထိ ချဲ့ထွင်နိုင်သော၊ ကျယ်ပြန့်သော အတွင်းပိုင်းခွဲခြမ်းစိတ်ဖြာမှု လှိုင်းနှုန်းသည် သင့်အား downlink signal ၏ bandwidth တစ်ခုလုံးကို ဖမ်းယူနိုင်ပြီး ပြီးပြည့်စုံသော စနစ်အား အကဲဖြတ်နိုင်စေပါသည်။
R&S®FSW-K144 နှင့် R&S®FSW-K145 ရွေးချယ်မှုများသည် 3GPP 5G NR ၏ downlink နှင့် uplink in-band တိုင်းတာမှုများကို အကျုံးဝင်သည်။ အချက်ပြဘောင်တစ်ခုစီကို ခွဲခြမ်းစိတ်ဖြာပြီး EVM၊ မတူညီသော ချန်နယ်များနှင့် အချက်ပြမှုများ၏ ကြိမ်နှုန်းနှင့် ပါဝါအပါအဝင် ကျယ်ပြန့်သော တိုင်းတာမှုရလဒ်များကို ပံ့ပိုးပေးပါသည်။
R&S®FSW-K144 5G ရေဒီယို ဒေါင်းလုပ်လင့်ခ် အပလီကေးရှင်းအသစ်
R&S®FSW-K144 သည် အသေးစိတ် ခွဲခြမ်းစိတ်ဖြာမှုမှ ထိုးထွင်းသိမြင်မှုများကို အာရုံစိုက်ရန် သင့်အား အချိန်ပိုပေးကာ ကန့်သတ်ဘောင်များစွာကို အလိုအလျောက် ရှာဖွေပြီး သတ်မှတ်ပေးပါသည်။
မြန်ဆန်ပြီး ပြည့်စုံသော ရေဒါအချက်ပြမှု ခွဲခြမ်းစိတ်ဖြာခြင်း။
ကျယ်ပြန့်သော ခွဲခြမ်းစိတ်ဖြာမှု လှိုင်းနှုန်း (8.3 GHz အထိ) အပြင် ရေဒါစမ်းသပ်ခြင်းအတွက် မရှိမဖြစ် R&S®FSW ခွဲခြမ်းစိတ်ဖြာမှု လုပ်ဆောင်ချက်များ။
R&S®FSW-K6 သွေးခုန်နှုန်းတိုင်းတာခြင်း အပလီကေးရှင်းသည် သော့တစ်ခုနှင့်ထိ၍ သက်ဆိုင်ရာ သွေးခုန်နှုန်းဘောင်များကို တိုင်းတာသည်
R&S®FSW-K6S time sidelobe တိုင်းတာခြင်း option သည် pulse compression parameters များကို တိုင်းတာသည်။
R&S®FSW-K60/K60H ရွေးချယ်မှုသည် ကြိမ်နှုန်းခုန်ခြင်းအချက်ပြမှုများကို ပိုင်းခြားစိတ်ဖြာသည်
R&S®FSW-K6 သွေးခုန်နှုန်းတိုင်းတာခြင်း ရွေးချယ်မှု
R&S®FSW-K6 သွေးခုန်နှုန်းတိုင်းတာခြင်း အပလီကေးရှင်းသည် သက်ဆိုင်ရာသွေးခုန်နှုန်းဘောင်များကို ခလုတ်တစ်ချက်နှိပ်ခြင်းဖြင့် တိုင်းတာသည်။
E band တွင် ရုပ်ပုံမပါသော ကျယ်ပြန့်လှိုင်းအချက်ပြမှု ခွဲခြမ်းစိတ်ဖြာခြင်း။
R&S FSW8 Signal နှင့် Spectrum Analyzer တွင် 8 GHz နှင့် 85 GHz အကြား ကြိမ်နှုန်းများအတွက် YIG အကြိုရွေးချယ်မှုတစ်ခုပါရှိပြီး ရုပ်ပုံမပါသော spectrum ခွဲခြမ်းစိတ်ဖြာမှုကို ပေးစွမ်းသည်။ R&S®FSW-K60/-K60C ယာယီခွဲခြမ်းစိတ်ဖြာမှု/chirp တိုင်းတာခြင်းရွေးချယ်မှုဖြင့် ပေါင်းစပ်ထားသော ကျယ်ပြန့်သော ခွဲခြမ်းစိတ်ဖြာမှု လှိုင်းနှုန်း (8.3 GHz) သည် မော်တော်ယာဥ်ရေဒါများတွင် အသုံးပြုသည့် ရေဒါများကဲ့သို့သော 5 GHz ကျယ်ပြန့်သော FMCW အချက်ပြမှုများကို ပုံဖော်နိုင်စေပါသည်။
မော်တော်ကားရေဒါတိုင်းတာမှုများ
R&S®FSW-K60C ရွေးချယ်မှုနှင့် R&S®FSW-B2001 2 GHz စက်တွင်းဘန်းဝဒ်တိုးချဲ့မှုဖြင့် တိုင်းတာသည့် 77 GHz တွင် 2 GHz လှိုင်းနှုန်းဖြင့် FMCW အချက်ပြမှု
ဂြိုလ်တုဝန်ဆောင်ခများ၊ payload စနစ်ခွဲများနှင့် အစိတ်အပိုင်းများကို ဒီဇိုင်းဆွဲခြင်း၊ တီထွင်ခြင်းနှင့် စမ်းသပ်ခြင်းအတွက် စွမ်းဆောင်ရည်မြင့် တိုင်းတာခြင်းဖြေရှင်းချက်
R&S®FSW သည် အုပ်စုနှောင့်နှေးမှု၊ မျဉ်းဖြောင့်မှု၊ ရရှိမှု လွှဲပြောင်းမှု၊ ဆူညံသံပါဝါအချိုး (NPR) စသည်တို့ကဲ့သို့ အရေးပါဆုံး တိုင်းတာမှုများအတွက် သီးခြား တိုင်းတာခြင်းအက်ပ်လီကေးရှင်းကို ပေးစွမ်းသည်။ ၎င်းသည် DVB-S2X နှင့် OneWeb ကဲ့သို့သော စံနှုန်းများစွာ၏ ဂြိုလ်တု RF အချက်ပြမှုများကို လျှော့ချပေးသည်။ R&S®FSW သည် အကျယ်ချဲ့နိုင်သော၊ ကျယ်ပြန့်သော ခွဲခြမ်းစိတ်ဖြာမှု လှိုင်းနှုန်း (8.3 GHz) အထိ) ကျယ်ပြန့်သော signal bandwidth များအတွက် တိုးလာနေသော လိုအပ်ချက်နှင့် ကိုက်ညီပါသည်။
R&S®FSW-K17 ဘက်စုံသုံး ကယ်ရီယာအုပ်စု နှောင့်နှေးတိုင်းတာမှုများ
ပကတိနှင့် နှိုင်းရအုပ်စုနှောင့်နှေးမှုကို မီလီစက္ကန့်အတွင်း တိကျမှန်ကန်မှုဖြင့် တိုင်းတာသည်။
အချိန်နှင့်တစ်ပြေးညီ ရောင်စဉ်ခွဲခြမ်းစိတ်ဖြာမှုရွေးချယ်မှုဖြင့် အရာတစ်ခုကို လက်လွတ်မခံပါနှင့်
R&S®FSW အချိန်နှင့်တပြေးညီ ရွေးချယ်မှုများသည် အသုံးပြုသူများအား 800 MHz အထိ မြန်နှုန်းမြင့် လှိုင်းနှုန်းဖြင့် 800 MHz အထိ နာနိုစက္ကန့်အကွာအဝေးအတွင်း အလွန်တိုတောင်းသော ကြိုကြားကြားဝင်စွက်ဖက်မှုကို စိတ်ချယုံကြည်စွာ ထောက်လှမ်းနိုင်စေပါသည်။ အချိန်နှင့်တပြေးညီ ရောင်စဉ်ခွဲခြမ်းစိတ်ဖြာခြင်းသည် အသုံးပြုသူများအား လက်ရှိကြိမ်နှုန်းခုန်ပျံခြင်းဆိုင်ရာ အယ်လဂိုရီသမ်များကို ပိုင်းခြားစိတ်ဖြာနိုင်ပြီး တူညီသောလှိုင်းနှုန်းစဉ်လှိုင်းအတွင်း လုပ်ဆောင်နေသော မတူညီသောစံနှုန်းများ၏ အချက်ပြမှုများကြားတွင် တိုက်မိခြင်းမှကာကွယ်ရန် အခြားရွေးချယ်စရာများကို ဖန်တီးနိုင်စေပါသည်။
2.4 GHz တွင် ISM band ၏ အချိန်နှင့်တပြေးညီ ရောင်စဉ်
တူညီသော ကြိမ်နှုန်းလှိုင်းတွင် လုပ်ဆောင်နေသော မတူညီသော စံချိန်စံညွှန်းများ၏ အချက်ပြများကြားတွင် တိုက်မိမှုကို ပိုင်းခြားစိတ်ဖြာပြီး ကာကွယ်သည် (ဥပမာ WLAN နှင့် Bluetooth®)။
ဒစ်ဂျစ်တယ်အချက်ပြမှုခွဲခြမ်းစိတ်ဖြာ
R&S®FSW-K70 vector signal analysis option သည် သုံးစွဲသူများအား ဒစ်ဂျစ်တယ်စနစ်ဖြင့် ပြုပြင်ထားသော တစ်ခုတည်းသော သယ်ဆောင်သူများကို ဘစ်အဆင့်အထိ လိုက်လျောညီထွေစွာ ခွဲခြမ်းစိတ်ဖြာနိုင်စေပါသည်။ ရှင်းရှင်းလင်းလင်းဖွဲ့စည်းတည်ဆောက်ထားသည့် လည်ပတ်မှုသဘောတရားသည် ခွဲခြမ်းစိတ်ဖြာမှုကိရိယာများစွာရှိသည့်ကြားမှ တိုင်းတာမှုများကို ရိုးရှင်းစေသည်။ R&S®FSW-K70M သည် DVB-S2X အချက်ပြမှုများကဲ့သို့သော မတူညီသည့်ပုံစံနှစ်ခုဖြင့် အချက်ပြမှုများကို ခွဲခြမ်းစိတ်ဖြာခွင့်ပြုပါသည်။ R&S®FSW-K70P တိုးချဲ့မှုသည် အကြမ်းဘစ်အမှားကို တိုင်းတာသည်။ PRBS ဒေတာတွင် PRBS23 အထိနှုန်း (BER)။
1024QAM modulated signal ကို လေ့လာခြင်း။
ကြယ်စုပုံ၊ ရလဒ်ဇယား၊ သင်္ကေတဇယားနှင့် EVM ဖြန့်ဖြူးမှု။
