နောက်ဆုံးပေါ်ရောင်းချနေသော၊ စျေးနှုန်းချိုသာပြီး အရည်အသွေးမြင့် R&S NRP90S Three-path Diode Power Sensors များကို ဝယ်ယူရန် သင့်အား ကျွန်ုပ်တို့၏စက်ရုံသို့လာရောက်ရန် ကြိုဆိုပါသည်။ ကျွန်ုပ်တို့သည် သင်နှင့်ပူးပေါင်းဆောင်ရွက်ရန် မျှော်လင့်ပါသည်။ ထူးထူးခြားခြား စွမ်းဆောင်ရည်နှင့် မကြုံစဖူး တိုင်းတာမှု အမြန်နှုန်းနှင့် တိကျမှုတို့ပါရှိသော GSM နှင့် 3GPP ကဲ့သို့သော ကြိုးမဲ့အချက်ပြမှုများတွင် တိကျသော ပျမ်းမျှပါဝါတိုင်းတာမှုများကို လုပ်ဆောင်ရန် အာရုံခံကိရိယာများကို အသုံးပြုနိုင်ပြီး LTE၊ LTE-Advanced သို့မဟုတ် 5G ကဲ့သို့ မြင့်မားသော လှိုင်းနှုန်းအချက်ပြများတွင် အသုံးပြုနိုင်သည်။
| မော်ဒယ်များ | R&S®NRP90S |
| ကြိမ်နှုန်းအပိုင်းအခြား | 50 MHz - 90 GHz |
| အဆင့်အပိုင်းအခြား | -70 dBm - +20 dBm |
| LAN interface | |
| ချိတ်ဆက်ကိရိယာ အမျိုးအစား | WCA12-135 မှတဆင့် 1.35 mm (m) WR 12 |
CW နှင့် modulated signals များအတွက် မြန်ဆန်တိကျသော ပါဝါတိုင်းတာမှုများ
ဖတ်ရှုမှု 100,000/s

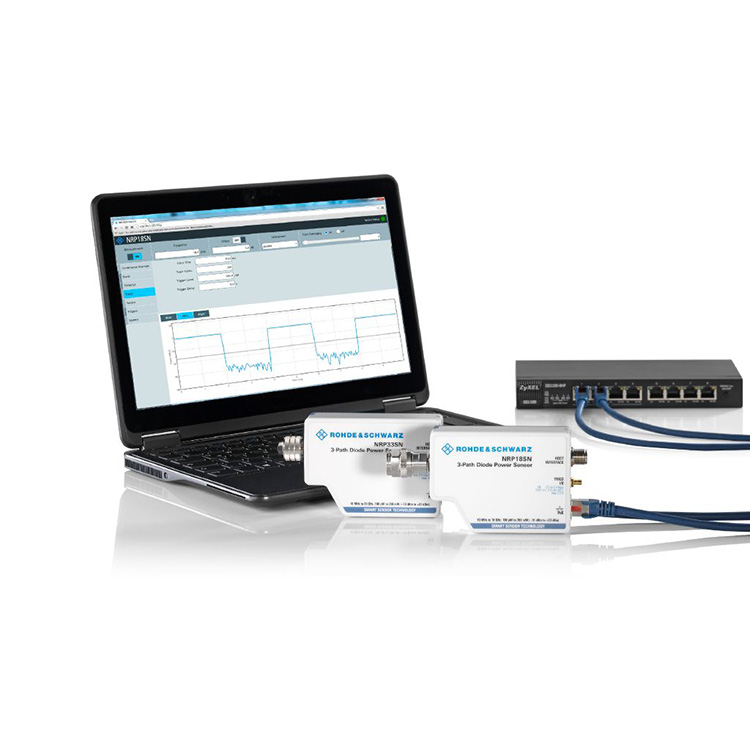

LAN နှင့် USB မှတစ်ဆင့် ထိန်းချုပ်ခြင်းနှင့် စောင့်ကြည့်ခြင်း။
ပါဝါမြင့်သော အပလီကေးရှင်းများအတွက် အာရုံခံကိရိယာများ
R&S®NRX အခြေစိုက်စခန်းယူနစ်ဖြင့် ပြောင်းလွယ်ပြင်လွယ် လုပ်ဆောင်မှု

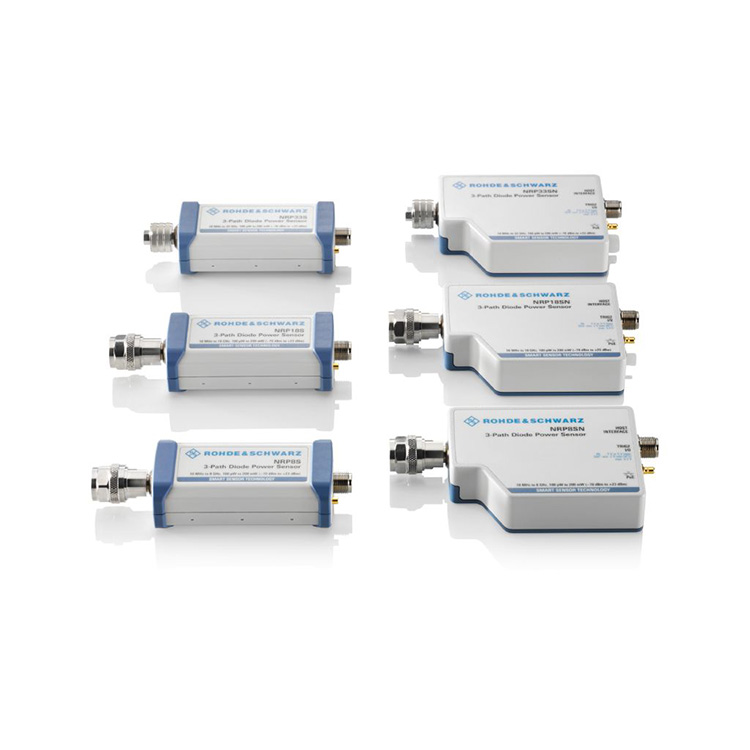

R&S®NRPxxS/SN ပါဝါအာရုံခံကိရိယာများသည် သီးခြား diode လမ်းကြောင်းသုံးခုကို အသုံးပြုသည်၊ တစ်ခုစီသည် အကောင်းဆုံး detector အကွာအဝေးတွင် လုပ်ဆောင်သည်။ ရလဒ်အနေဖြင့်၊ ပျမ်းမျှပါဝါအား modulation အမျိုးအစားနှင့် ကင်းသော မြင့်မားသောတိကျမှုဖြင့် ဆုံးဖြတ်နိုင်သည်။ တိုင်းတာမှုရလဒ်များသည် နှောင့်ယှက်သော အချက်ပြမှုများ သို့မဟုတ် ဟာမိုနီများကြောင့် ထိခိုက်မှု မရှိသလောက်ပင်ဖြစ်သည်။ ထို့ကြောင့် R&S®NRPxxS/SN ပါဝါအာရုံခံကိရိယာများသည် အပူစွမ်းအင်အာရုံခံကိရိယာများနှင့် ဆင်တူသော်လည်း သိသိသာသာ မြန်နှုန်းမြင့်ပေးသည်။ ၎င်းတို့သည် -70 dBm နည်းပါးသော တိုင်းတာမှုကန့်သတ်ချက်ဖြင့် 93 dB dynamic range အထိ ပံ့ပိုးပေးသည်။
Application များစွာအတွက် စံပြဖြေရှင်းချက်
Three-path diode ပါဝါအာရုံခံကိရိယာများသည် စဉ်ဆက်မပြတ်ပျမ်းမျှ၊ ဆက်တိုက်ပျမ်းမျှ၊ အချိန်ပမာဏပျမ်းမျှ၊ ဂိတ်ပေါက်ပျမ်းမျှနှင့် ခြေရာခံတိုင်းတာမှုများကို ပံ့ပိုးပေးသောကြောင့် များစွာသောအပလီကေးရှင်းများအတွက် သင့်လျော်ပါသည်။ ထူးထူးခြားခြား စွမ်းဆောင်ရည်နှင့် မကြုံစဖူး တိုင်းတာမှု အမြန်နှုန်းနှင့် တိကျမှုတို့ပါရှိသော GSM နှင့် 3GPP ကဲ့သို့သော ကြိုးမဲ့အချက်ပြမှုများတွင် တိကျသော ပျမ်းမျှပါဝါတိုင်းတာမှုများကို လုပ်ဆောင်ရန် အာရုံခံကိရိယာများကို အသုံးပြုနိုင်ပြီး LTE၊ LTE-Advanced သို့မဟုတ် 5G ကဲ့သို့ မြင့်မားသော လှိုင်းနှုန်းအချက်ပြများတွင် အသုံးပြုနိုင်သည်။
thre-path concept ကို မြှင့်တင်ထားသည်။
R&S®NRPxxS(N) ပါဝါအာရုံခံကိရိယာများသည် သီးခြား diode လမ်းကြောင်းသုံးခုကို အသုံးပြုသည်၊ တစ်ခုစီသည် အကောင်းဆုံး detector အကွာအဝေးတွင် လုပ်ဆောင်သည်။ မော်ဂျူလာအမျိုးအစားမခွဲခြားဘဲ ပျမ်းမျှစွမ်းအားကို မြင့်မားသောတိကျမှုဖြင့် ဆုံးဖြတ်နိုင်သည်။ တိုင်းတာမှုရလဒ်များသည် နှောင့်ယှက်သော အချက်ပြမှုများ သို့မဟုတ် ဟာမိုနီများကြောင့် ထိခိုက်မှု မရှိသလောက်ပင်ဖြစ်သည်။ ထို့ကြောင့် R&S®NRPxxS(N) ပါဝါအာရုံခံကိရိယာများသည် အပူစွမ်းအင်အာရုံခံကိရိယာများနှင့် ဆင်တူသော်လည်း သိသိသာသာမြင့်မားသောအမြန်နှုန်းနှင့် 93 dB ဒိုင်နမစ်အကွာအဝေးအထိ ပေးဆောင်သည်။
နိမ့်သောအဆင့်တွင်ပင် -70 dBm အထိရှိသည်။
နိမ့်သောအဆင့်များတွင် တိုင်းတာမှုတိကျမှုကို တိုးမြှင့်ရန်၊ ပျမ်းမျှတိုင်းတာမှုတန်ဖိုးများစွာကို လိုအပ်သည်။ ပျမ်းမျှအားဖြင့် ဆူညံသံအစိတ်အပိုင်းကို လျှော့ချပေးသော်လည်း တိုင်းတာမှုကိုလည်း နှေးကွေးစေသည်။ ထို့ကြောင့် R&S®NRPxxS(N) ပါဝါအာရုံခံကိရိယာများသည် အလွန်နိမ့်ပါးသော ဆူညံသံဖြင့် ဒီဇိုင်းထုတ်ထားပါသည်။
R&S®NRPxxS(N) ပါဝါအာရုံခံကိရိယာများသည် စျေးကွက်တွင် လက်ရှိရရှိနိုင်သော အမြင့်ဆုံးမြန်နှုန်းနှင့် တိကျမှုဖြင့် -70 dBm အောက်ကန့်သတ်ချက်အောက်သို့ တိုင်းတာမှုများကို လုပ်ဆောင်နိုင်သည်။
တိုင်းတာမှု 100,000/s အထိ အကန့်အသတ်မရှိ အချိန်တိုင်းတာခြင်း။
အမြန်ဆက်တိုက်ပျမ်းမျှမုဒ်တွင်၊ R&S®NRPxxS(N) ပါဝါအာရုံခံကိရိယာများသည် တိုင်းတာမှုတစ်ခုမျှမဆုံးရှုံးဘဲ အနည်းဆုံး အစပျိုးအကြိမ်ရေ 100 µs ဖြင့် အစပျိုးတိုင်းတာမှု 100,000/s အထိ လုပ်ဆောင်နိုင်သည်။ buffed မုဒ်ကို အသုံးပြု၍ ဤတိုင်းတာမှုအမြန်နှုန်းကို ရရှိသည်။ ကြားခံမုဒ်တွင်၊ တိုင်းတာသည့်ဒေတာအားလုံးကို အာရုံခံကိရိယာအတွင်းတွင် စုဆောင်းပြီး အာရုံခံကိရိယာ၏အိမ်ရှင်ထံသို့ ဘလောက်တစ်ခုအတွင်း ပို့လွှတ်သည်။ R&S®NRPxxS(N) အာရုံခံကိရိယာများသည် အချိန်ကန့်သတ်ချက်မရှိဘဲ အမြန်မုဒ်အသစ်ကို လုပ်ဆောင်သည်။
30 W အထိ ပါဝါတိုင်းတာမှု ပြုလုပ်ပါ။

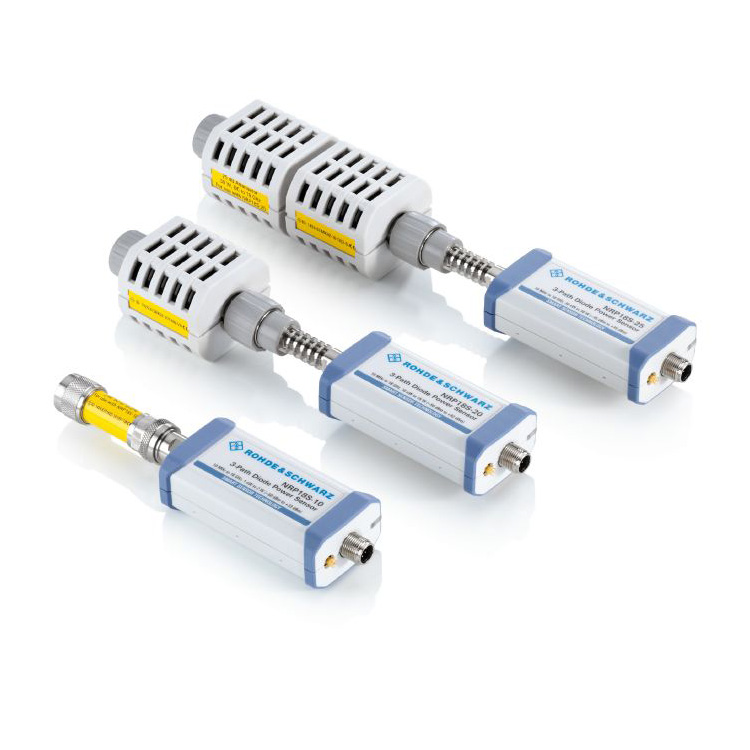

R&S®NRP18S-10၊ R&S®NRP18S-20 နှင့် R&S®NRP18S-25 မြင့်မားသော ပါဝါသုံးလမ်းကြောင်းဒိုင်အိုဒိုက်ပါဝါအာရုံခံကိရိယာများတွင် R&S®NRP18S နှင့် 10/20/25 dB အထက်ရေစီးကြောင်း လေယူတာတို့ ပါဝင်သည်။ ၎င်းတို့သည် ပါဝါတိုင်းတာခြင်းများကို 2 W၊ 15 W နှင့် 30 W အထိ လုပ်ဆောင်နိုင်သည်။ အနှိုက်ကိရိယာဖြင့် အသုံးပြုသောအခါ၊ အာရုံခံကိရိယာနှင့် လေတိုးကိရိယာကြားတွင် မကိုက်ညီသော အမှားအယွင်းများကို အလိုအလျောက် ပြုပြင်ပေးပါသည်။ Attenuator အတွက် S-ပါရာမီတာများကို ထုတ်လုပ်နေစဉ်အတွင်း အာရုံခံကိရိယာတွင် သိမ်းဆည်းထားသည်။
အပူလေဟာနယ် (TVAC) အခန်းများတွင် အသုံးပြုရန်အတွက် အထူးထုတ်လုပ်ထားပါသည်။

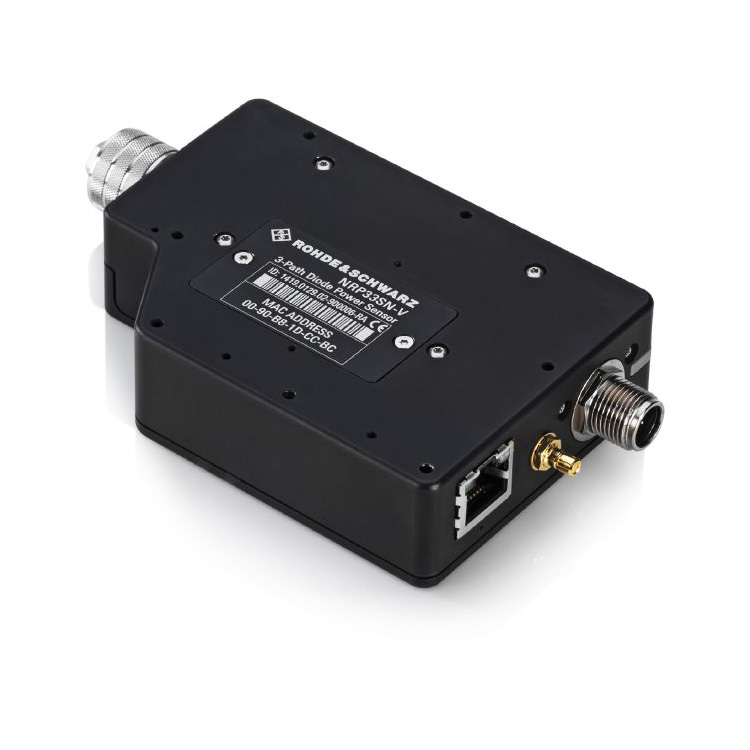

R&S®NRPxxSN-V TVAC-လိုက်လျောညီထွေရှိသော ပါဝါအာရုံခံကိရိယာသည် လှိုင်းနှုန်းအကွာအဝေး 67 GHz အထိ ဂြိုလ်တုဆက်သွယ်ရေးအပလီကေးရှင်းများအတွက် ဒီဇိုင်းထုတ်ထားသည်။ အစိတ်အပိုင်းအားလုံးကို ထုတ်လုပ်မှုလုပ်ငန်းစဉ်အတွင်း လေဟာနယ်ခန်းထဲတွင် ဖုတ်ထားသောကြောင့် ဓာတ်ငွေ့ထွက်ခြင်းကို အနည်းဆုံးဖြစ်အောင် လျှော့ချသည်။ ၎င်းတို့၏ LAN စွမ်းရည်ကြောင့်၊ ပါဝါအာရုံခံကိရိယာများကို အခန်းအပြင်ဘက်မှ အလွယ်တကူ ထိန်းချုပ်နိုင်ပြီး အိမ်ရာအတွင်းရှိ လေဝင်ပေါက်အပေါက်များသည် ဖိအားညီမျှမှုကို သေချာစေသည်။
