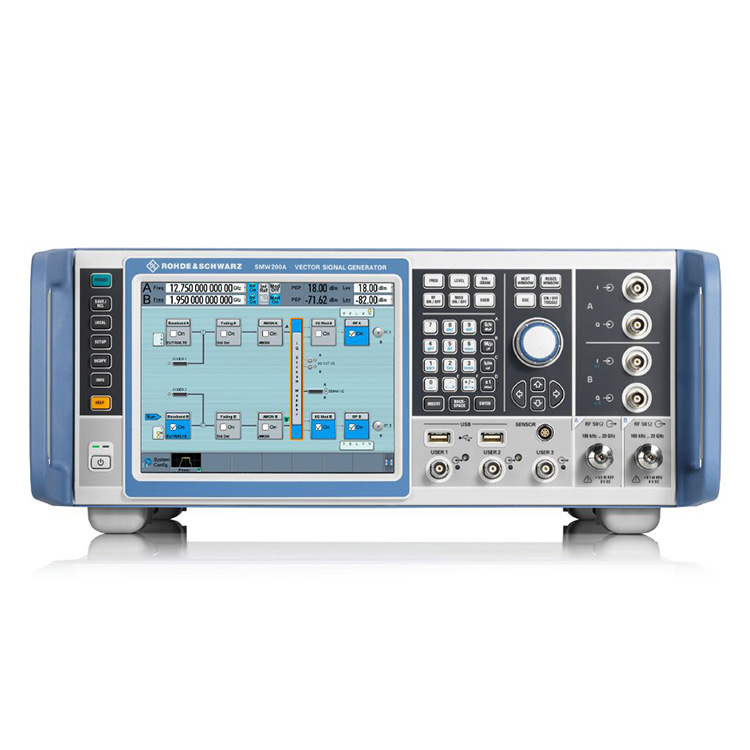

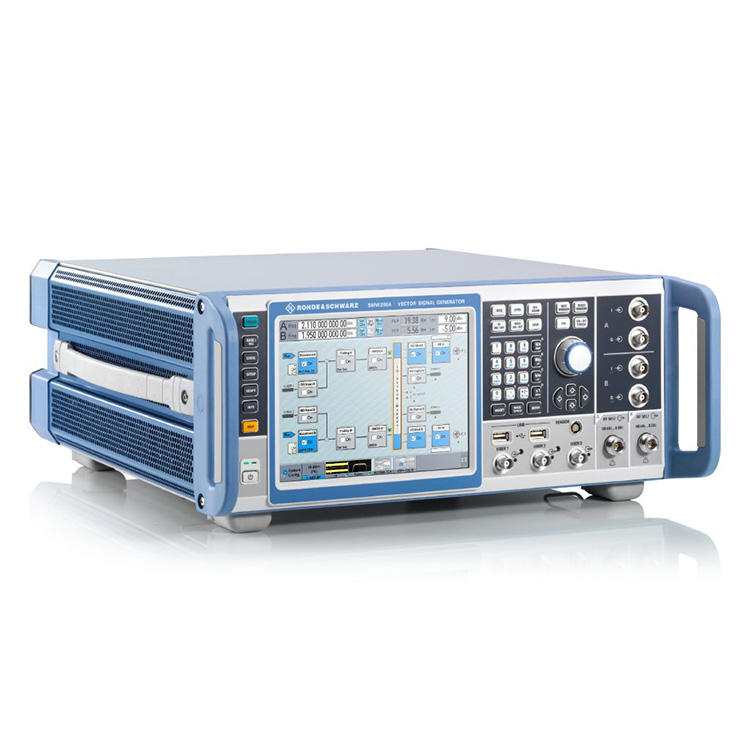

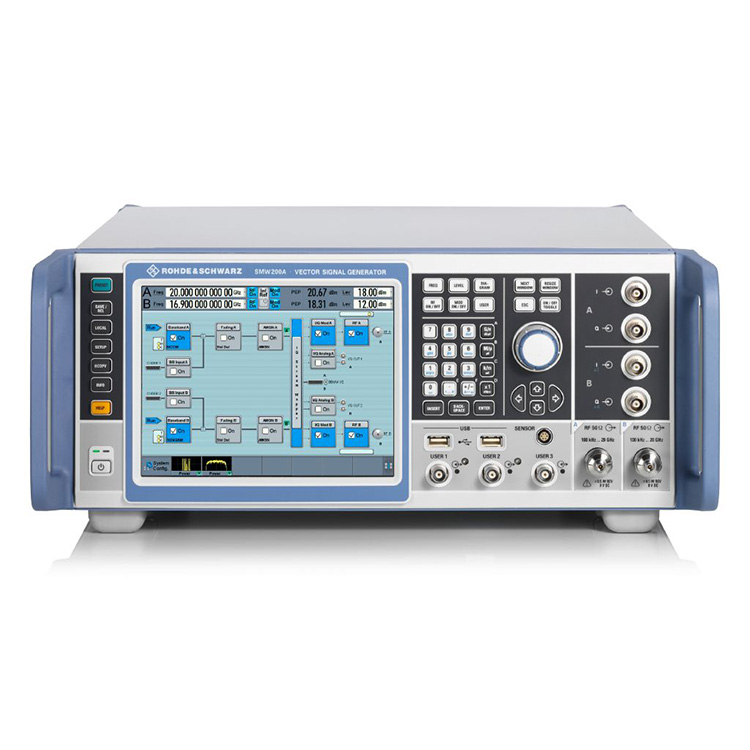

ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူအနေဖြင့် ကျွန်ုပ်တို့သည် သင့်အား R&S SZU100A Signal Generators များကို ပေးဆောင်လိုပါသည်။ ၎င်းကို အတွင်းပိုင်း baseband module နှစ်ခုနှင့် fading simulator module လေးခုတို့လည်း တပ်ဆင်နိုင်သည်။ ဤအယူအဆသည် ယူနစ်တစ်ခုတည်းတွင် အသွင်အပြင်အပြည့်ရှိသော vector signal generator နှစ်ခုကိုထုတ်ပေးပြီး ရှုပ်ထွေးသောအချက်ပြမှုအခြေအနေများကို လွယ်ကူစွာဖန်တီးနိုင်စေပါသည်။
| ထုတ်ကုန်အမည် | ကြိမ်နှုန်းအပိုင်းအခြား | အဆင့်အပိုင်းအခြား | I/Q modulation bandwidth | ဟာမိုနစ် |
| R&S®SZU100A | 100kHz - 67GHz | -120dBm - +18dBm | 2 GHz အတွင်းပိုင်း 2 GHz ပြင်ပ |
< -55dBc >3.5GHz |
ကြိမ်နှုန်းအကွာအဝေး 67 GHz အထိ (dual path: 44 GHz အထိ)
2 GHz modulation bandwidth
800 MHz bandwidth နှင့် 8x8 MIMO အထိ ပေါင်းစပ်ထားသော အရောင်မှိန်ခြင်း
အဓိက ဒစ်ဂျစ်တယ် ဆက်သွယ်ရေး စံချိန်စံညွှန်းအားလုံးအတွက် အချက်ပြမျိုးဆက်
အဆင့်မြင့် GNSS နှင့် ရေဒါ simulator
ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူအနေဖြင့် ကျွန်ုပ်တို့သည် သင့်အား R&S SZU100A Signal Generators များကို ပေးဆောင်လိုပါသည်။ စွမ်းဆောင်ရည်နှင့် လုပ်ဆောင်နိုင်စွမ်း လိုအပ်ချက်များသည် စမ်းသပ်တပ်ဆင်မှုနှင့် အပလီကေးရှင်းပေါ်မူတည်၍ ကွဲပြားသည်။ R&S®SZU100A သည် ဤအမျိုးမျိုးသောလိုအပ်ချက်များကိုကျွမ်းကျင်နားလည်ပြီး signal generator များအတွက်စံနှုန်းအသစ်များကိုသတ်မှတ်ပေးသည်။ အစိတ်အပိုင်းများ၊ မော်ဂျူးများနှင့် အခြေစိုက်စခန်းများ အပါအဝင် မည်သည့် DUT အမျိုးအစားကိုမဆို တီထွင်အတည်ပြုသည့်အခါ - R&S®SZU100A သည် ထိပ်တန်းစွမ်းဆောင်ရည်ဖြင့် သင့်လျော်သော စမ်းသပ်မှုအချက်ပြမှုများကို အလွယ်တကူထုတ်ပေးပါသည်။ R&S®SZU100A တွင် အပလီကေးရှင်းများ လိုအပ်သည့် အတိအကျ ရွေးချယ်မှုများဖြင့် တပ်ဆင်နိုင်သည့် ပြောင်းလွယ်ပြင်လွယ် မော်ဂျူလာ ဒီဇိုင်း ပါရှိသည်။ ဂန္ထဝင် single-path vector signal generator မှ multichannel MIMO receiver tester သို့ မည်သည့်ဖွဲ့စည်းမှုမဆို ဖြစ်နိုင်သည်။

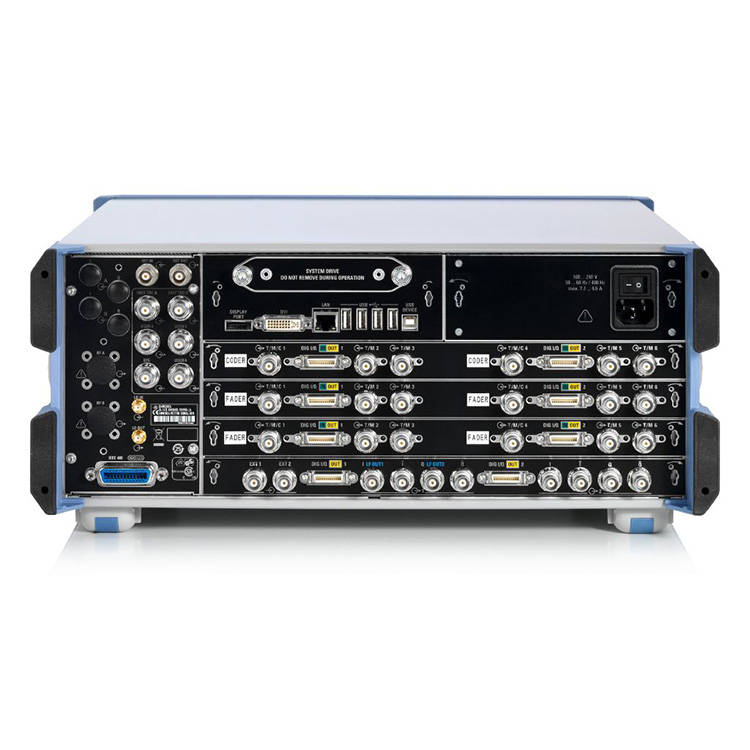

R&S®SZU100A သည် လမ်းကြောင်းတူရိယာအဖြစ် 67 GHz အထိ ကြိမ်နှုန်းအကွာအဝေးနှင့် 44 GHz အထိ dual-path တူရိယာအဖြစ် လွှမ်းခြုံထားသည်။ ၎င်းကို အတွင်းပိုင်း baseband module နှစ်ခုနှင့် fading simulator module လေးခုတို့လည်း တပ်ဆင်နိုင်သည်။ ဤအယူအဆသည် ယူနစ်တစ်ခုတည်းတွင် အသွင်အပြင်အပြည့်ရှိသော vector signal generator နှစ်ခုကိုထုတ်ပေးပြီး ရှုပ်ထွေးသောအချက်ပြမှုအခြေအနေများကို လွယ်ကူစွာဖန်တီးနိုင်စေပါသည်။
R&S®SZU100A ရှိ စံအဆင့်မြင့် ပေါင်းစပ်ဖန်တီးမှုမှာ ထူးခြားသော SSB အဆင့်-ဆူညံသံနှင့် ဟာမိုနစ်စွမ်းဆောင်ရည်ကို ပေးဆောင်သည်။ စွမ်းဆောင်ရည်ကို ပိုမိုတိုးတက်ကောင်းမွန်စေရန်အတွက် အဆင့်နိမ့်-ဆူညံမှု ရွေးချယ်စရာများစွာကို ရရှိနိုင်သည်။ R&S®SMW-B711/B721 အလွန်နိမ့်သော အဆင့်-ဆူညံမှု ရွေးချယ်မှုများသည် အတန်းထဲတွင် အကောင်းဆုံး အဆင့်-ဆူညံသံများကို စွမ်းဆောင်နိုင်စေသည်။ R&S®SZU100A သည် ရောင်စဉ်တန်း သန့်စင်မှုကို တောင်းဆိုသည့် တိုင်းတာမှုများအတွက် ပြီးပြည့်စုံသည်။
2 GHz RF bandwidth အထိရှိသော wideband I/Q modulator သည် ကြိုးမဲ့ဆက်သွယ်ရေး၊ ဂြိုလ်တုဆက်သွယ်ရေးနှင့် ရေဒါအပါအဝင် ၎င်း၏ကြိမ်နှုန်းအကွာအဝေးရှိ အပလီကေးရှင်းအားလုံးကို အကျုံးဝင်သည်။ အတွင်းပိုင်း Baseband သည် အများဆုံး 2 GHz RF modulation bandwidth ဖြင့် အချက်ပြမှုများကို ထုတ်ပေးနိုင်သည်။
ခေတ်မီဆန်းသစ်သော D/A converters များနှင့် အလွန်ကောင်းမွန်သော RF ကွင်းဆက်ဒီဇိုင်းများသည် ထူးထူးခြားခြား မော်ဂျူးကြိမ်နှုန်းတုံ့ပြန်မှု < 0.4 dB ထက် 2 GHz လှိုင်းနှုန်းကို ပိုမိုကောင်းမွန်သော EVM စွမ်းဆောင်ရည်ဖြင့် သေချာစေသည်။
R&S®SZU100A သည် 800 MHz အထိ ဘန်းဝဒတ်မှိန်ခြင်းအတွက် ပေါင်းစပ်ချန်နယ်အတုယူမှုကို ပေးဆောင်သည်။ အဓိက စံနှုန်းအားလုံးအတွက် အရောင်မှိန်သော ပရိုဖိုင်များကို ကြိုတင်သတ်မှတ်မှုများအဖြစ် ရနိုင်ပါသည်။ မှိန်သောချန်နယ် 64 အထိဖြင့်၊ 2x2၊ 3x3၊ 4x4၊ 8x4၊ 4x8 နှင့် 8x8 ကဲ့သို့သော အဓိက MIMO မှိန်ဖျော့သည့်အခြေအနေများကို တူရိယာတစ်ခုတည်းတွင် ပြင်ဆင်သတ်မှတ်နိုင်သည်။ သယ်ဆောင်သူ ရှစ်ဦးအထိ စုစည်းမှုကိုလည်း ပံ့ပိုးထားပြီး SGT100A အချက်ပြမီးစက် မော်ဂျူးများကို RF လမ်းကြောင်း ရှစ်ခုအထိ ပံ့ပိုးပေးနိုင်ရန် ချိတ်ဆက်နိုင်သည်။

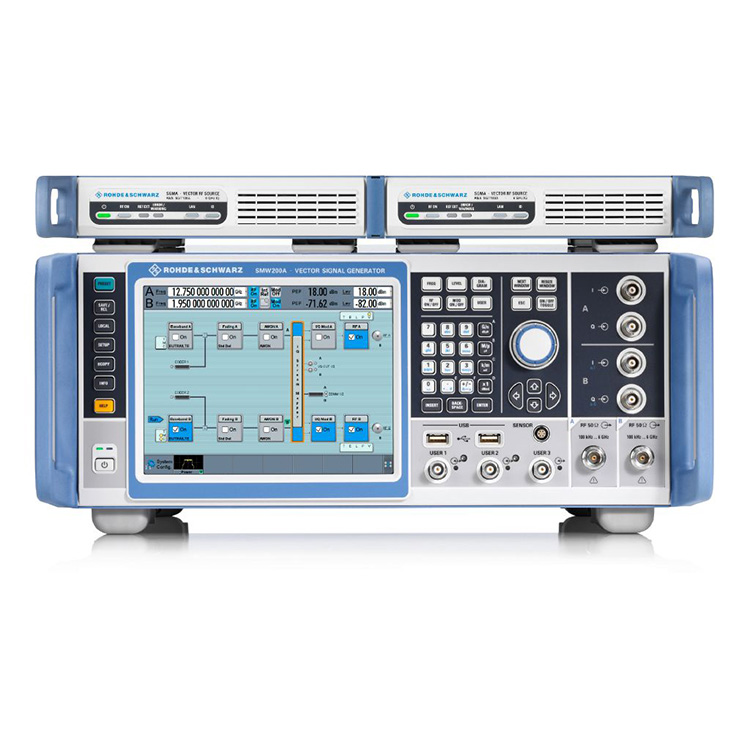

R&S®SZU100A မှလုပ်ဆောင်သော R&S®SZU100A အချက်ပြမီးစက် မော်ဂျူးခြောက်ခုပါသော လမ်းနှစ်ကြောင်း R&S®SZU100A
built-in R&S®SZU100A ဂရပ်ဖစ်လုပ်ဆောင်ချက်သည် ထုတ်ပေးသော အချက်ပြမှုများကို အချိန်နှင့်တပြေးညီ ပြသပေးပါသည်။ အသုံးပြုသူသည် ပြသမှုအမျိုးအစားကို ရွေးချယ်နိုင်သည်၊ ဥပမာ။ I/Q နှင့် အချိန်၊ ကြိမ်နှုန်း spectrum၊ vector diagram သို့မဟုတ် CCDF R&S®SZU100A သည် အဝေးထိန်းစနစ်ဖြင့် ဖိုင်တစ်ခုထုတ်လုပ်ရန်အတွက် ဖိုင်တစ်ခုထုတ်လုပ်ရန် လူကိုယ်တိုင်လုပ်ဆောင်မှုအဆင့်အားလုံးကို မှတ်တမ်းတင်သည့် SCPI macro recorder ကိုလည်း ပေးဆောင်ပါသည်။ MATLAB®၊ CVI သို့မဟုတ် Python အတွက် လည်ပတ်နိုင်သော ကုဒ်ကို တိုက်ရိုက်ထုတ်ပေးရန်အတွက် ပေါင်းစပ်ကုဒ် နမူနာများကို ပံ့ပိုးထားပါသည်။
ရှုပ်ထွေးသော အချက်ပြမှုများကို ဖန်တီးရာတွင် အချိန်နှင့်တပြေးညီ ဂရပ်ဖစ်အချက်ပြစောင့်ကြည့်ခြင်းသည် အလွန်အသုံးဝင်ပါသည်။
ကြိုးမဲ့ဆက်သွယ်ရေးစံနှုန်းများ
အချိန်နှင့်တပြေးညီ စာအိတ်ခြေရာခံခြင်း။
GNSS သရုပ်ဖော်
ရေဒါသရုပ်ဖော်မှု
