ကျွန်ုပ်တို့၏စက်ရုံမှ R&S ZNB4 Vector Network Analyzers ကိုဝယ်ယူရန် စိတ်ချယုံကြည်နိုင်ပြီး သင့်အား အကောင်းဆုံးရောင်းချပြီးနောက်ဝန်ဆောင်မှုနှင့် အချိန်နှင့်တစ်ပြေးညီ ပို့ဆောင်ပေးမည်ဖြစ်ပါသည်။ 9 kHz မှ 4.5/8.5 GHz နှင့် 100 kHz မှ 20/26.5/40/43.5 GHz ကြိမ်နှုန်းများဖြင့်။
| မော်ဒယ်များ | ဆိပ်ကမ်းများ | အကြိမ်ရေ | ချိတ်ဆက်မှုများ |
| R&S®ZNB4 အော်ဒါနံပါတ် 1334.3330.22 |
ဆိပ်ကမ်း ၂ ခု | 4.5 GHz | N (စ) |
| R&S®ZNB4 အော်ဒါနံပါတ် 1334.3330.24 |
ဆိပ်ကမ်း ၄ ခု | 4.5 GHz | N (စ) |
ကြိမ်နှုန်းသည် 9 kHz မှ 43.5 GHz အထိရှိသည်။
ဆိပ်ကမ်းနှစ်ခု သို့မဟုတ် လေးခု
ကျယ်ပြန့်သော ဒိုင်းနမစ်အကွာအဝေး 140 dB အထိ
401 မှတ်အတွက် 4 ms အတိုကောက်အချိန်
ကျယ်ပြန့်သောပါဝါစုပ်ယူမှုအကွာအဝေး 98 dB
အမြင့်ဆုံးစံချိန်စံညွှန်းများနှင့်ကိုက်ညီရန် ဒီဇိုင်းထုတ်ထားသည်။
R&S®ZNB လက်ခံကိရိယာများသည် မြင့်မားသော အာရုံခံနိုင်စွမ်းနှင့် ခြေရာခံ ဆူညံသံနည်းပါးသော စွမ်းအားမြင့် ကိုင်တွယ်နိုင်စွမ်းကို ပေါင်းစပ်ထားသည်။ R&S®ZNB အခြေခံယူနစ်သည် ပုံမှန်အားဖြင့် 140 dB ဒိုင်းနမစ်အကွာအဝေးရှိသည်။ R&S®ZNB8-B5x option သည် ports များကြားတိုင်းတာခြင်းအတွက် dynamic range ကို 150 dB အထိ တိုးချဲ့ပေးသည်။ ခွဲခြမ်းစိတ်ဖြာသူသည် ပုံမှန်အားဖြင့် 0.01 dB/°C နှင့် 0.15°/°C ထက် အလွန်နိမ့်သောပြင်းအားနှင့် အဆင့်ရွေ့လျားမှုများဖြင့် S-ပါရာမီတာများကို တိုင်းတာသည်။
ချိန်ညှိထားသော R&S®ZNB သည် ပြန်လည်ချိန်ညှိခြင်းမရှိဘဲ ရက်ပေါင်းများစွာအတွင်း တိကျသောတိုင်းတာမှုများကို ခွင့်ပြုသည်။

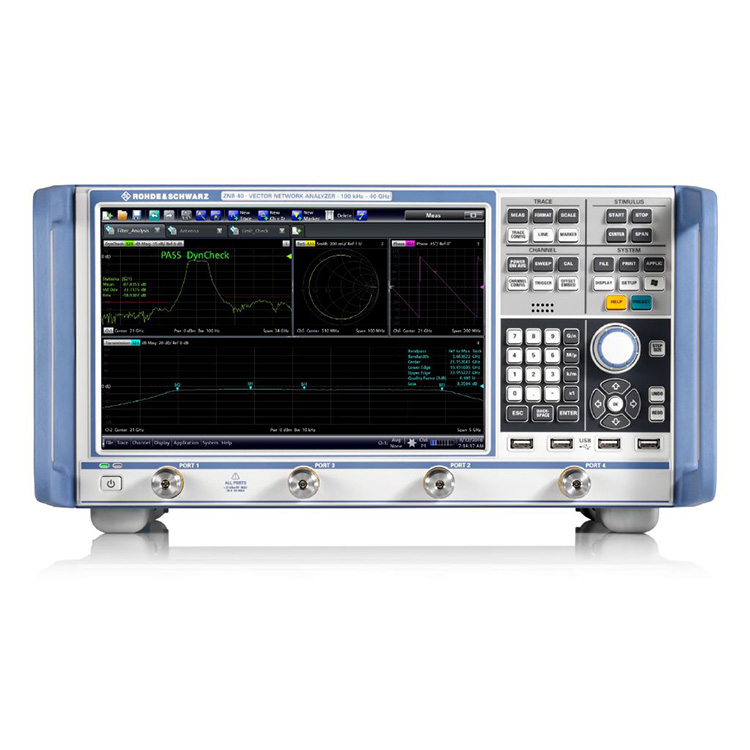

ဆိပ်ကမ်းလေးခုပါရှိသော R&S®ZNB40။
Active နှင့် Passive RF အစိတ်အပိုင်းများ၏ အဆင်ပြေသော လက္ခဏာရပ်များ
R&S®ZNB သည် မြှပ်သွင်းခြင်း/deembedding အင်္ဂါရပ်များ၊ ဟန်ချက်ညီသော DUT အသွင်အပြင်အတွက် S-parameters များနှင့် လိုက်လျောညီထွေရှိသော စမ်းသပ်တပ်ဆင်မှုဖွဲ့စည်းပုံအတွက် S-parameters များ အပါအဝင် အင်္ဂါရပ်များနှင့် ရွေးချယ်စရာများစွာကို ပေးစွမ်းပါသည်။ မျက်လုံးပုံကားချပ်များဖြင့် အချိန်ဒိုမိန်း တိုင်းတာခြင်း ရွေးချယ်စရာများ၊ ကြိမ်နှုန်းပြောင်းလဲခြင်း တိုင်းတာမှုများနှင့် သီးခြားအတွင်းပိုင်း ဂျင်နရေတာ နှစ်ခုကိုလည်း ရရှိနိုင်သည်။
လျင်မြန်သောတိုင်းတာမှုများနှင့် ပြင်ပအစိတ်အပိုင်းများကို လွယ်ကူစွာထိန်းချုပ်နိုင်သည်။
လျင်မြန်သော Synthesizer ဖြေရှင်းသည့်အချိန်များသည် R&S®ZNB သည် အလွန်တိုတောင်းသော တိုင်းတာမှုကာလများကိုပေးသည်။ ကြီးမားသော IF bandwidth များသည် မြန်ဆန်သောနမူနာအချိန်များကို ဖွင့်ပေးသည်။ ၎င်းသည် မျက်နှာပြင်ပေါ်တွင် မြန်နှုန်းမြင့်ဒေတာ စီမံဆောင်ရွက်ပေးခြင်းနှင့် မြန်ဆန်သော LAN သို့မဟုတ် IEC/IEEE ဒေတာလွှဲပြောင်းခြင်းအား ထိန်းချုပ်ကိရိယာသို့ ထောက်ပံ့ပေးသည်။ အပိုင်းခွဲထားသော ပွတ်ဆွဲခြင်းကဲ့သို့သော အင်္ဂါရပ်များသည် တိုင်းတာချိန်များကို ပိုမိုတိုးတက်စေသည်။ မော်ဂျူးများ သို့မဟုတ် ပြင်ပအစိတ်အပိုင်းများကို RFFE GPIO၊ GPIB နှင့် handler I/O ကဲ့သို့သော ပေါင်းစပ်ထိန်းချုပ်မှု အင်တာဖေ့စ်များဖြင့် အလွယ်တကူ ထိန်းချုပ်နိုင်သည်။
RFFE GPIO အင်တာဖေ့စ်ကို ပြင်ဆင်သတ်မှတ်ခြင်းအတွက် မီနူး။
ဆိပ်ကမ်း ၄၈ ခုအထိ တိုင်းတာမှုများ
R&S®ZNB သည် အမျိုးမျိုးသော switch matrices များနှင့် ပေါင်းစပ်ထားသော 48 ports အထိရှိသော modules များပေါ်တွင် ရှုပ်ထွေးသော တိုင်းတာခြင်းများအတွက် ပြီးပြည့်စုံသော အဖြေတစ်ခုဖြစ်သည်။ Rohde & Schwarz မှ matrices များသည် multiport DUT အတွက် S-parameters အားလုံးကို ဆုံးဖြတ်ရန် အပြည့်အ၀ ကန့်လန့်ဖြတ်တိုင်းတာမှုများကို ပေးပါသည်။ အပေါက် 24 ခုအထိပါရှိသော အလိုအလျောက် ချိန်ညှိယူနစ်များသည် မြန်ဆန်ပြီး တိကျသော ချိန်ညှိသတ်မှတ်မှုကို လုပ်ဆောင်နိုင်သည်။
R&S®ZN-Z84 switch matrices နှစ်ခုပါသော R&S®ZNB။
ချိန်ညှိခြင်း၊ အတည်ပြုခြင်းနှင့် တိုင်းတာခြင်းအမျိုးမျိုးအတွက် မတူညီသောဆက်စပ်ပစ္စည်းများ
စက်ပိုင်းဆိုင်ရာ ချိန်ညှိခြင်းနှင့် စစ်ဆေးခြင်းကိရိယာများ
အလိုအလျောက်ချိန်ညှိယူနစ်များ
ကြိုးတွေ စမ်း
Torque wrenches များ
R&S®NRP ပါဝါအာရုံခံကိရိယာမိသားစုကို ပံ့ပိုးပေးသည်။
ပြီးတော့နောက်ထပ်အများကြီးပဲ
