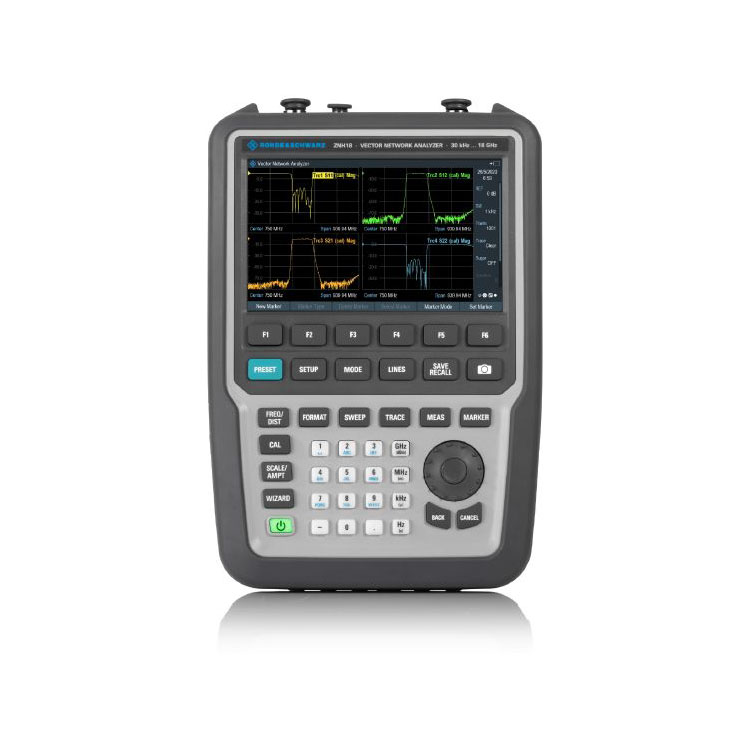

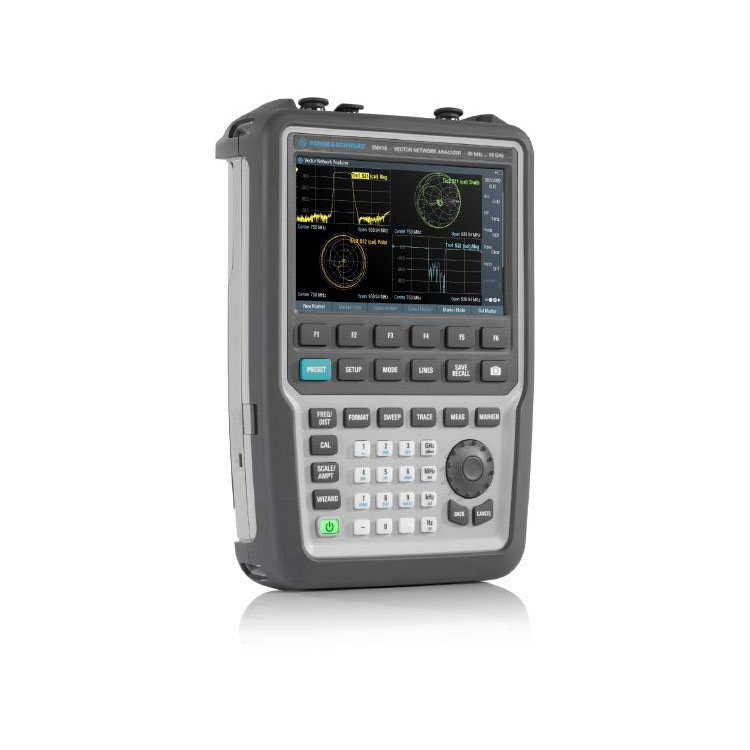

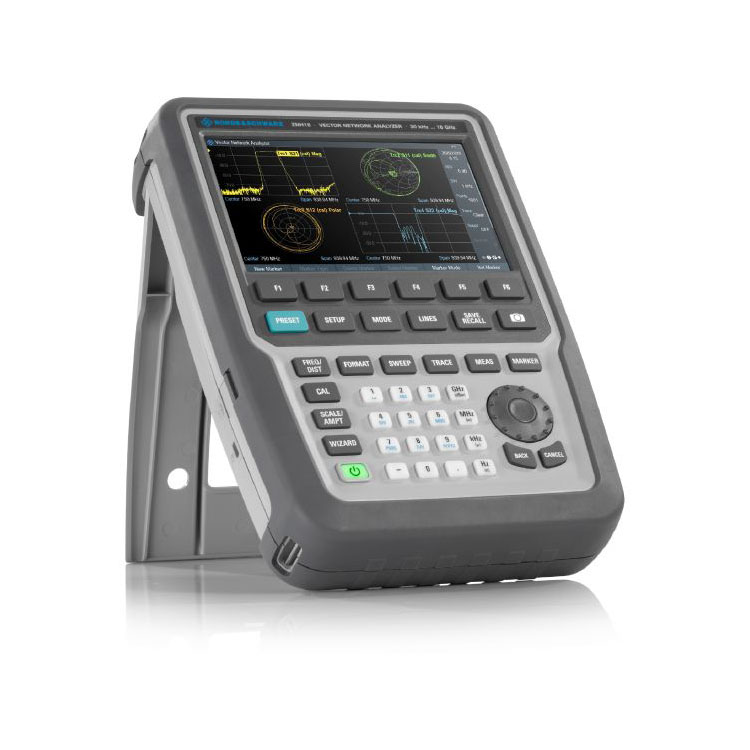

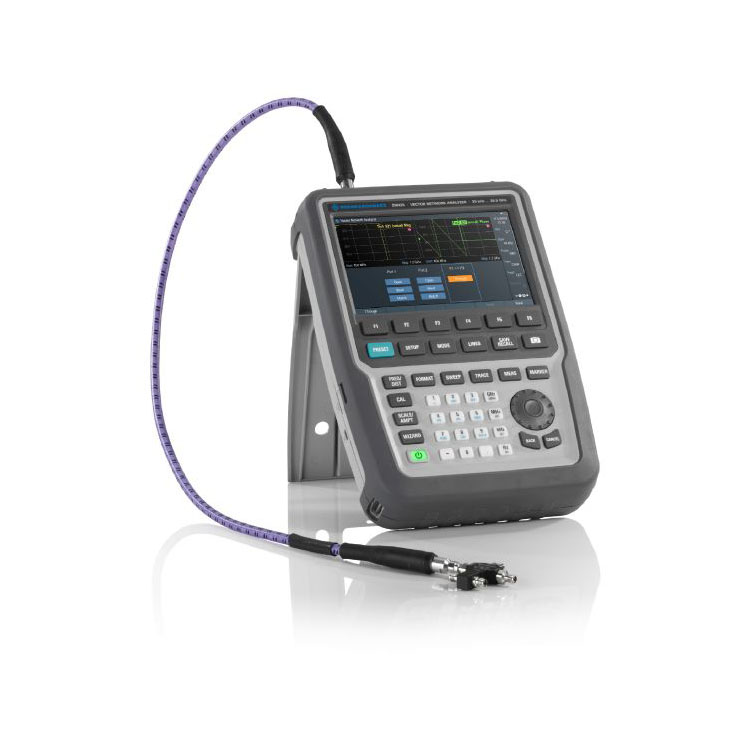

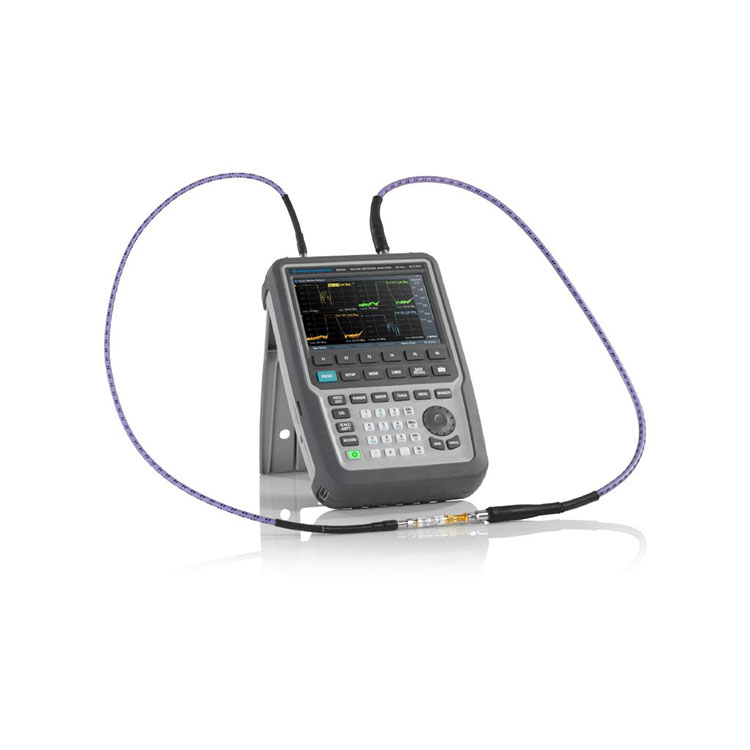

R&S ZNH8 Handheld Vector Network Analyzer

R&S ZNH8 Handheld Vector Network Analyzer

အဓိကအချက်များ

ကြိမ်နှုန်းအကွာအဝေး 30 kHz မှ 4/8/18/26.5 GHz

အခြေခံကိရိယာဖြင့် ဆိပ်ကမ်းတစ်ခု ကေဘယ်လ်နှင့် အင်တင်နာ တိုင်းတာခြင်း။

အခြေခံတူရိယာဖြင့် S-ပါရာမီတာ (S11၊ S12၊ S21၊ S22) တိုင်းတာခြင်း။

100 dB (အမျိုးအစား။) စစ်ထုတ်ခြင်းနှင့် အင်တင်နာ သီးခြားခွဲထုတ်ခြင်း တိုင်းတာခြင်းအတွက် ရွေ့လျားနိုင်သောအကွာအဝေး

ရောင်ပြန်ဟပ်ခြင်းမရှိသော မျက်နှာပြင်၊ အသေးစားပုံစံအချက်တစ်ချက်၊ အကြမ်းခံသောအိမ်ရာ (IP51)

လက်ခံတဲ့ဗိသုကာ လေးခု

ခေတ်မီဆန်းပြားသော RF ဗိသုကာလက်ရာသည် နောက်ဆုံးပေါ် ချိန်ညှိခြင်းအမျိုးအစားများကို အသုံးပြုခွင့်ပေးသည်။

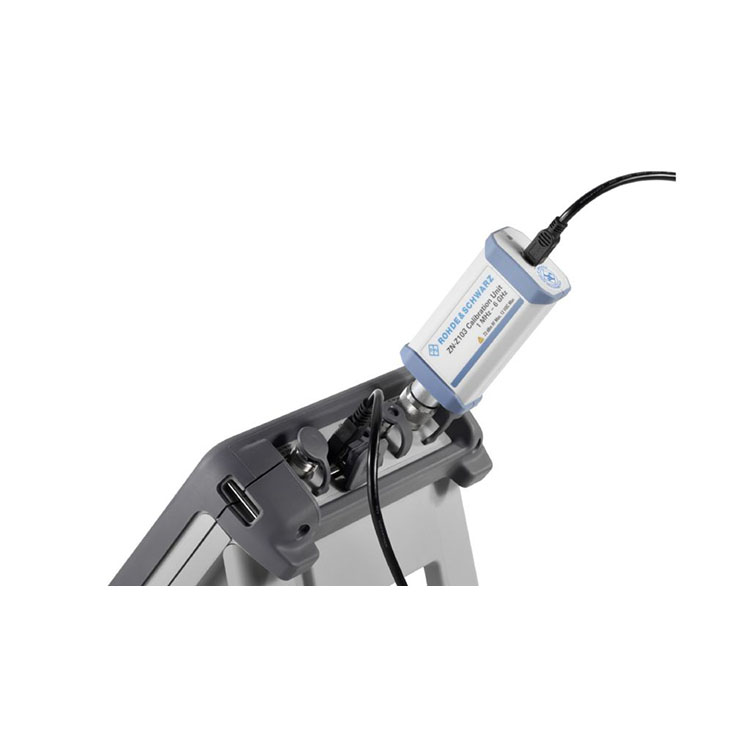

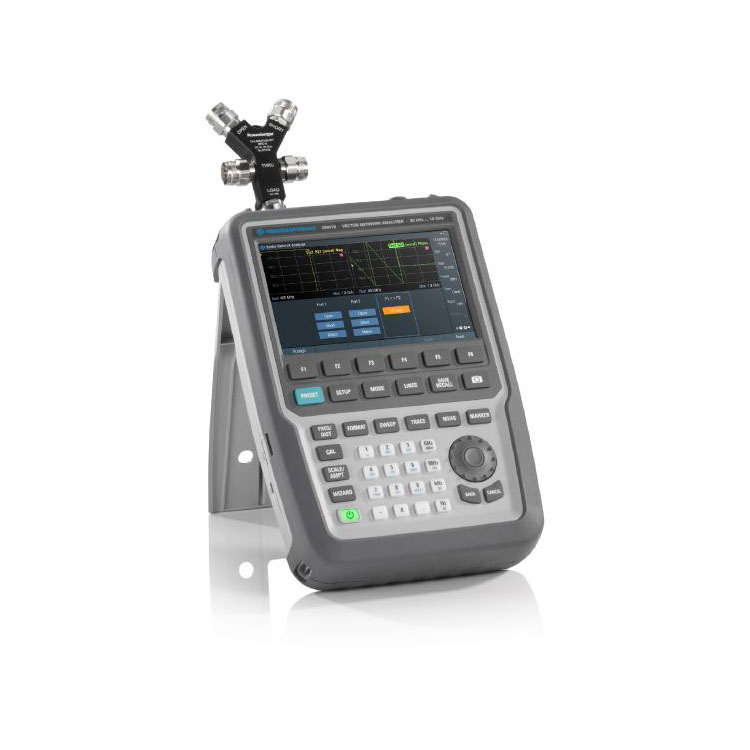

နောက်ဆုံးပေါ်ရောင်းချမှု၊ စျေးနှုန်းချိုသာပြီး အရည်အသွေးမြင့် R&S ZNH8 Handheld Vector Network Analyzer ကို ဝယ်ယူရန် သင့်အား ကျွန်ုပ်တို့၏စက်ရုံသို့လာရောက်ရန် ကြိုဆိုပါသည်။ လက်ခံသူလေးခု၏ တည်ဆောက်ပုံတွင် ဆိပ်ကမ်း 1 နှင့် ဆိပ်ကမ်း 2 နှစ်ခုစလုံးတွင် သီးခြားရည်ညွှန်းလက်ခံသူနှင့် စမ်းသပ်လက်ခံကိရိယာများ ပါဝင်ပါသည်။ ၎င်းသည် R&S®ZNH အား အမည်မသိမှတစ်ဆင့်၊ အဖွင့်၊ အတိုနှင့် ကိုက်ညီမှု (UOSM) စံကိုက်ခြင်းကဲ့သို့သော ပိုမိုအဆင့်မြင့်သော ချိန်ညှိခြင်းအမျိုးအစားများကို ပံ့ပိုးပေးနိုင်မည်ဖြစ်သည်။ စမ်းသပ်သည့် ဆိပ်ကမ်းများတွင် မတူညီသော input သို့မဟုတ် output connector အမျိုးအစားများရှိသည့် DUT များအတွက် အသုံးဝင်သည်။

လေးလုံးလက်ခံဗိသုကာ

ဆိပ်ကမ်းနှစ်ခုကြားတွင် အနည်းငယ်မျှသာပြောင်းခြင်းနှင့် UOSM ကဲ့သို့သော ဆန်းပြားသော ချိန်ညှိမှု

ကျစ်လျစ်သောစွမ်းအားရှင်

အသေးစားပုံစံအချက်တစ်ခုတွင် ထူးချွန်သော RF စွမ်းဆောင်ရည်

R&S®ZNH ၏ သယ်ဆောင်ရလွယ်ကူမှုနှင့် သေးငယ်သောခြေရာသည် ကွင်းပြင်တိုင်းတာမှုများအတွက် စံပြဖြစ်စေသည်။

R&S®ZNH သည် အောက်ပါအင်္ဂါရပ်များနှင့်အတူ မြင့်မားသောစွမ်းဆောင်ရည်ကိုလည်း ပေးဆောင်သည်-

ကျယ်ပြန့်သောအသုံးချပရိုဂရမ်များကိုပံ့ပိုးရန် 30 kHz မှ 4/8/18/26.5 GHz ကျယ်ပြန့်သောကြိမ်နှုန်းအကွာအဝေး

ကြီးမားသောအဆင့် ကွဲပြားမှုများကို တိုင်းတာရန် 100 dB အထိ မြင့်မားသော ဒိုင်းနမစ်အကွာအဝေး (typ.)

0.0015 dB မှ 0.0040 dB (typ.) နှင့် 0.02° မှ 0.04° (typ.) တို့၏ low trace noise magnitude (RMS) ကြောင့် အလွန်တိကျပါသည်။

0 dB မှ 15 dB မှ 5 dB အဆင့်အထိ ချိန်ညှိနိုင်သော အပေါက်နှစ်ခုစလုံးတွင် တပ်ဆင်ပြီး လက်ခံသူအဆင့် လေညှိကိရိယာ

လက်ခံသူ အဆင့် လေဖြတ်စက်

ခွဲခြမ်းစိတ်ဖြာသူအား ဝန်ပိုခြင်းမှ ကာကွယ်ပေးသည့် port input power range ၏ linearity ကို တိုးစေသည်။

လည်ပတ်ရန်ရိုးရှင်း

ထိပ်တန်းအသုံးပြုသူအတွေ့အကြုံအတွက် Multi-touchscreen၊ အဝေးထိန်းခလုတ်နှင့် တိုင်းတာမှု wizard

Multi-touchscreen သည် စမတ်ဖုန်းများတွင် ရရှိနိုင်သော ပုံမှန် pinch-to-zoom လုပ်ဆောင်ချက်ကို ပေးဆောင်သည်။ R&S®ZNH သည် အသုံးပြုသူများအား အိမ်တွင်ခံစားရစေရန် ကူညီပေးသည့် ပုံမှန်ဖုန်းထိန်းချုပ်မှုအမူအယာများကို ပံ့ပိုးပေးသည်။ အော်ပရေတာများသည် တူရိယာကို တိုက်ရိုက်မသုံးစွဲနိုင်သော်လည်း၊ အခမဲ့ PC၊ Android နှင့် iOS အဝေးထိန်းခလုတ်အက်ပ်များကို ချောမွေ့စွာလုပ်ဆောင်နိုင်မည်ဖြစ်သည်။ ထို့အပြင်၊ တိုင်းတာမှု wizard သည် အလိုအလျောက်စမ်းသပ်မှုအစီအစဉ်များဖြင့် တိုင်းတာမှုများကို ရိုးရှင်းစေပြီး စစ်ဆေးမှုလုပ်ငန်းစဉ်ကို အရှိန်မြှင့်ပေးပြီး လူသားအမှားအယွင်းဖြစ်နိုင်ချေကို လျှော့ချပေးသည်။

Multi-touch လုပ်ဆောင်ချက်

Capacitive ထိတွေ့မျက်နှာပြင်; အလိုလိုသိသောလုပ်ဆောင်ချက်နှင့် display calibration မလိုအပ်ပါ။

ရိုးရှင်းသောဖွဲ့စည်းမှု

စီစဉ်သတ်မှတ်မှု ခြုံငုံသုံးသပ်ချက်မီနူးဖြင့် ရိုးရှင်းပြီး မြန်ဆန်စွာ စနစ်ထည့်သွင်းခြင်း။

R&S®ZNH တွင် သော့များနှင့် rotary ခလုတ်တစ်ခုအပြင် ထိတွေ့မျက်နှာပြင် ထိန်းချုပ်မှုများပါရှိသည်။ သော့များသည် ကြီးမားပြီး ကောင်းစွာအကွာအဝေးရှိသောကြောင့် လက်အိတ်ဝတ်သည့်အခါတွင် လွယ်ကူစွာလုပ်ဆောင်နိုင်မည်ဖြစ်သည်။

capacitive touchscreen သည် အသုံးပြုသူအတွေ့အကြုံအသစ်ကို ပေးဆောင်သည်-

စခရင်ပေါ်ရှိ အစိတ်အပိုင်းများနှင့် တိုက်ရိုက် အပြန်အလှန် တုံ့ပြန်ပါ။

မီနူးများကို အမြန်ဝင်ရောက်ပါ။

ကြိမ်နှုန်းနှင့် အတိုင်းအတာကို ပြောင်းလဲပါ။

အမှတ်အသားများကို ထည့်/ရွှေ့/ဖျက်ပါ။

ပို

စီစဉ်သတ်မှတ်မှု ခြုံငုံသုံးသပ်ချက်မီနူးသည် တိုင်းတာမှုဆက်တင်များကို စီစဉ်သတ်မှတ်ရန် လိုအပ်သည့်အဆင့်များကို လျှော့ချပေးကာ အမြန်တပ်ဆင်မှုကို ဖွင့်ပေးသည်။

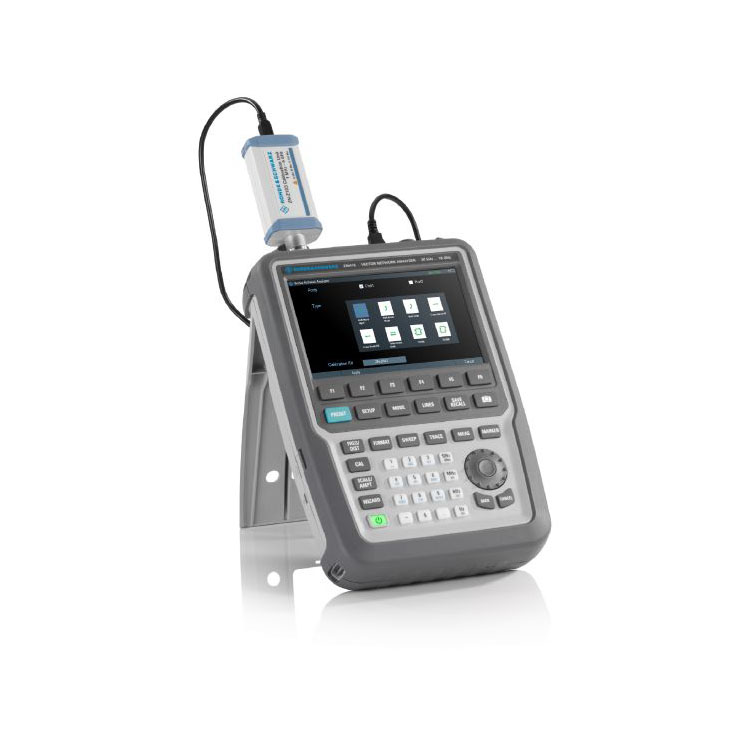

ပြောင်းလွယ်ပြင်လွယ် ချိန်ညှိခြင်း။

အသုံးပြုသူသတ်မှတ်ထားသော ချိန်ညှိမှု အတွဲလိုက်များသည် လိုက်လျောညီထွေရှိသော ချဉ်းကပ်မှုကို ပေးဆောင်သည်။

တန်ဖိုးထည့်ရန် ရိုးရှင်းပါသည်။

ပြီးပြည့်စုံသော စံအင်္ဂါရပ်များနှင့် ရိုးရှင်းသော ရွေးချယ်စရာ အော်ဒါမှာယူခြင်း။

R&S®ZNH အခြေခံယူနစ်တွင်-

အကွာအဝေးမှ အမှားအယွင်း တိုင်းတာမှုများ

One-port cable loss တိုင်းတာချက်များ

ရောင်ပြန်ဟပ်မှုတိုင်းတာခြင်း။

ဂီယာတိုင်းတာခြင်း။

S-ဘောင်လေးခု (S₁₁၊ ၎₁₂၊ ၎₂₁၊ ၎₂₂)

အပိုလုပ်ဆောင်ချက်များ လိုအပ်သောအခါ၊ ရွေးချယ်မှုများသည် မှာယူရန်လွယ်ကူပါသည်။ ရွေးချယ်စရာအားလုံးကို ပွင့်လင်းမြင်သာစွာနှင့် အမှီအခိုကင်းစွာ မှာယူနိုင်ပြီး လျှို့ဝှက်ကုန်ကျစရိတ်မရှိသည့်အပြင် မှာယူသည့်အခါ ရှုပ်ထွေးမှုလည်းမရှိဟု ဆိုလိုသည်။

အလိုရှိသောဖော်မတ်တွင် S-ပါရာမီတာပြသမှုကို အမြန်ထည့်သွင်းပါ။

S-parameter တိုင်းတာမှု လေးခုကို စံအဖြစ် ပေးထားသည်။
